杂牌3.0版VCD机,无法读碟,显示无碟
来源:本站整理  作者:佚名  2010-09-22 07:38:06



  开机检查,该机采用W88611+W88631F+BA6296FP组合伺服电路,进出仓为W9925驱动分立元件电路构成,无碟情况下观察进出仓正常,进给电机工作正常,激光头有红光,聚焦搜索时“哒哒”响,初步确定聚焦伺服环路有问题。

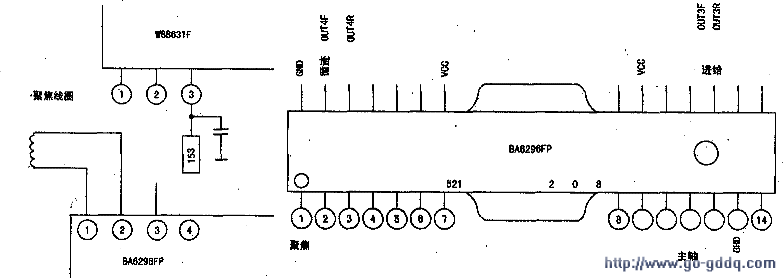

  因无资料可查,实绘出电路见图。测BA6296FP①~④脚分别为3.81V、3.81V、1.99V、1.99V正常,给⑦脚加4.5V电压强制开启通道,聚焦线圈被吸向光头架而“哒哒”响,而循迹线圈,进给、主轴电机均未反应,说明聚焦通道有问题,决定对BA6296FP进行替换试验。因无此元件,仔细将BA6296FP电路与KA925B对比,发现电源、地线、四通道驱动均对应,代换后。故障现象不变,说明代换成功,故障不在驱动电路块上。思路转移至W88631F上,测搜索时W88631F③脚电压在1.4V~2.5V之间,正常,测电阻R153正常。分析电阻R153至BA6296FP④脚间电路有问题。决定把BA6296FP④脚电路悬空试验。考虑到BA6296FP管脚过于密集,不便解焊,在④脚外用刀片断开一个点,开机试验,有激光但光头聚焦无反应,确定故障部位,用一导线直接焊在BA6296FP④脚上串联一个15kΩ电阻连接在W88631F③脚上,试机,故障排除。
