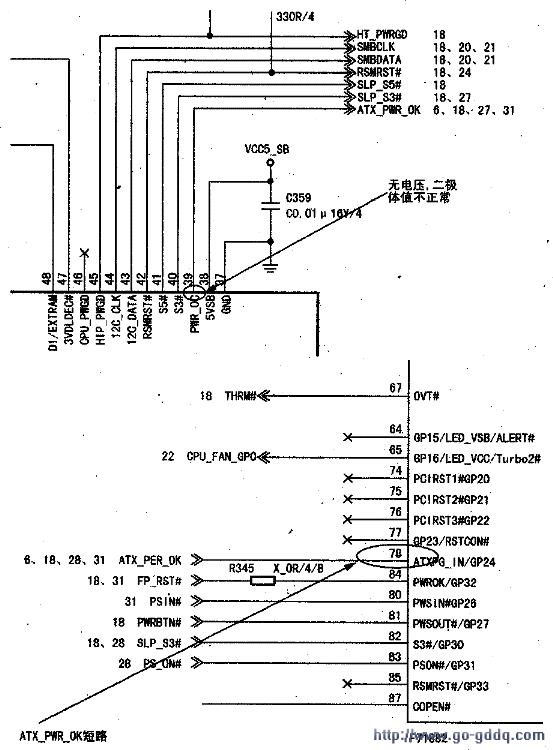

相关电路如图所示。此板接人DEBUG卡时显示FF，测量到全板无复位，习惯性也先测量各部分的工作电压，发现没有CPLJ的Vcore电压。MS-6⑥脚的PWM_EN信号为低电平，更换MS-6及。PWM芯片ISL6566均无效，此时考虑可能是MS-6的工作条件未满足，所以PWMEN信号不能发出。测量MS-6上的信号，发现第39PIN的ATX_PWR_OK信号没有输入，这个信号由ATX上的PWROK信号经一个3904的三极管转换后给MS-6、BGA6100-405、I／OF71882。测量MS-6上的ATX_PWR_OK信号的二极管，发现已对地短路，断开通向F7188278脚的线路后，ATX_PWR_OK的二极管恢复正常，断定为F71882本体不良，将其更换后加电试机，此板修复。
