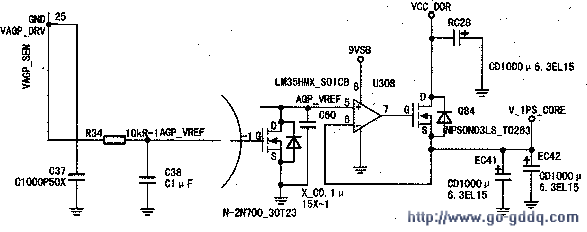

相关电路如图所示。此主板最初故障为全板无复位。经查PWM芯片ISL6312的VRM-GD没有输出，从而引起南桥不能发出复位信号，导致全板无复位。然后检查VRM_GD的来源，因为只有在vcore正常的情况下VRM_GD才是高电位。此板的Vcore没有电压。于是检查Vcore发出的先决条件，测量VTT电压，发现只有0.9V左右，而正常电压应为1.2V左右，如果低于这个电压，PWM是不会工作的，当然也不会有Vcore和VRM_GD信号发出。

　　查转换VTT电压的MOS管，发现其D极只有0.9V。而正常的板，D极电压是由V_1P5_CORE这个电压提供的，于是沿这个线路查产生V_1P5_CORE电压的MOS管Q84（50N03）。首先检查Q84的D极，有1.8V的电压，正常（这个管在转换V_1P5_CORE电压的时候，其D极的电压是与内存电压一致的），G极有3V多一些的控制电压，而S极输出却只有0.9V。估计是这个MOS管不良，更换上一个新的50N03之后，故障依旧。拿来一块好板对比，发现在好板上Q84的G极电压应为4V多一点，看来是G极的电压输出不够，导致Q84工作不正常，从而不能正确地输出V_1P5_CORE电压。

　　接着查G极的控制电压，发现是由LM358这个双运算放大器来提供的，与用来给Q84提供控制电压的脚位有④～⑧脚，其中⑧脚为9VSB输入，⑦脚是给Q84提供控制电压的输出脚，⑥脚为反馈脚与Q84的S极相连，用来监控输出的电压是否正常，⑤脚为VREF电压脚，④脚为接地。逐一测量之后。

　　发现⑤脚的VREF电压不正常，只有0.9V，而正常电压应为1.5V，即与Q84的S极输出的电压等同。

　　而后沿着LM358⑤脚检查相应线路，发现这个脚的电压是由MS-7G的25脚输出，线路上有一只C37（1000pF）滤波电容，然后经电阻R34（103），由电容C38（1μF）滤波后，供给LM358的⑤脚。而后测量相应的电压，发现MS-7的25脚是可以正常输出1.5V电压的。但在经过R34这只电阻后电压就变为0.9V了，测量R34阻值为10kΩ，与103的标称一样，看来电阻没有开路。因此可以判断是C38漏电，引起1.5V的电压被拉低到0.9V。直接换新C38后，R34上的电压恢复为1.5V，主板上的Vcore电压也正常了，于是换上一个新的1μF电容，重新加电试机，此板修复。
