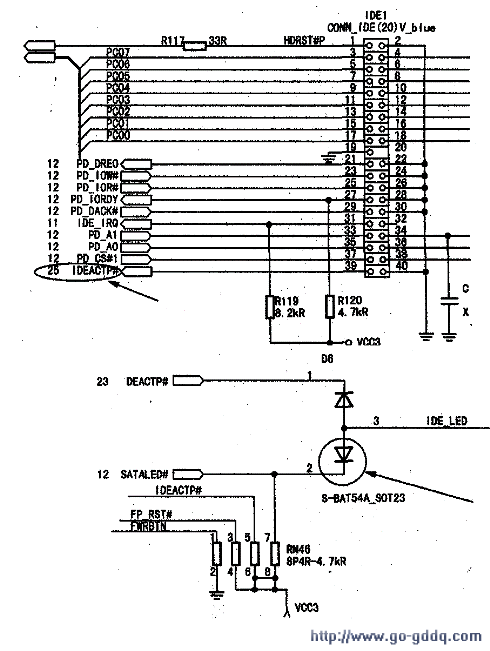

相关电路如图所示。这块主板故障定位比较明确，由于是插上IDE设备才会报错，基本上可以确定为IDE相关的线路有问题。首先在插上IDE和不插IDE设备时，测量IDE①脚的IDE_RST#信号，发现都是正常的5V，并且可以正常跳变。而后测量IDE接口通向南桥的信号线，也未发现异常，而IDE接口本身也没有短路等异常现象。后怀疑是南桥不良。更换南桥（82801FB）故障依旧。

　　至此可排除南桥故障，但IDE是从属于南桥的设备，排除南桥故障后，就有些无处下手了。这时决定逐一测量IDE上的信号，看其走线上是否有其他相关的零件不良，当测量到39脚的时候，发现IDEACTP#信号所连接的一只二极管D6不良，其连接SATALED#方向的二极管正反向阻值均为10Ω，判断此二极管被击穿，换用同一型号的二极管后故障排除。
