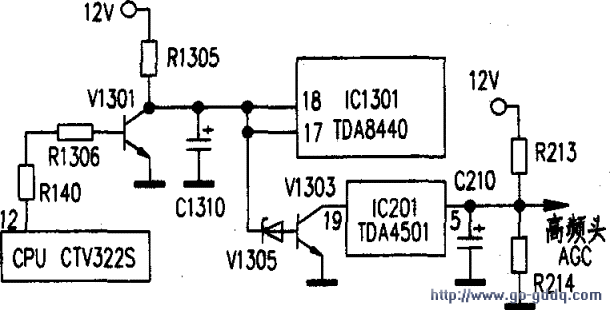

有光栅但亮度较暗，无雪花点、无图声，而频道字符显示正常。测主电压+B、26V、16.5V、12V、5V、180V都正常，检测IC201TDA4501⑤、19脚电压为0V。什么原因造成⑤、19脚电压为0V呢？从原理图来看（见附图），估计故障在AV/TV转换电路。AV状态时，CPU 12脚为低电平（TV为高电平），V1301截止。稳压管V1305、三极管V1303导通。使TDA4501R的AGC DET 19脚电压为0v。AGc CONTROL端⑤脚为0V；TV状态时则相反。查V1301开路，使电视机始终处于AV状态，更换V1301后故障排除。
