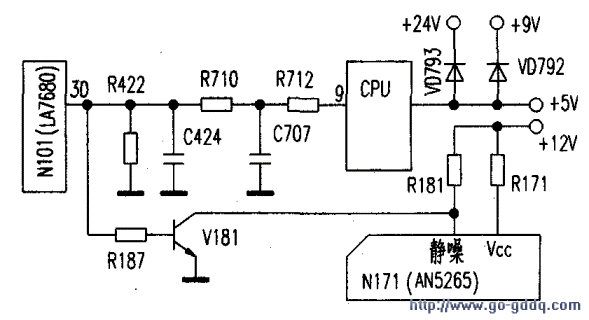

根据故障现象分析，该故障在电台识别电路，该机采用三洋A3机芯，采用高、低电平的方式进行识别，识别电路如附图所示。识别信号由小信号处理电路N101（LA7680）内部的行一致性检测电路产生，对行振荡信号和行同步信号进行检测，当信号同步时，行一致性检测电路向CPU识别端输出高电平，CPU据此判断有电视信号输入；当不同步时，行一致性检测电路向CPU识别端输出低电平，CPU判断无电台信号输入。
　　
　　
　　该机N101从30脚输出高低电平识别信号，经传输电路至CPU（M34300N4-628S）识别端⑨脚，并通过静音控制管V181加到伴音功放电路N171（AN5265）静音控制端③脚。测N171③脚电压为高电平11V，已处于静音状态，正常时为低电平0.1V。测V18l b极电压为0V。向前检查N10130脚电压也为0.1V，正常时搜到电台信号时应为高电平7.4V。断开N101 30脚外部电路。该脚电压恢复正常，判断故障在N101 30脚外部传输电路。经检查C424（0.056μF）两端阻值太小，怀疑C424漏电，更换C424后故障排除。

　　小结：由于N101 30脚外电路中C424击穿，造成行一致性检测输出端识别电压始终为低电平，致使伴音静噪电路V181截止，进入静音状态，引起无伴音故障：另外，N101 30脚低电平还送入CPU⑨脚，造成CPU识别错误，错判为无电台信号，在延时10分钟后发出关机指令，进入待机状态，引起自动关机。
