该机故障现象为：图像左移，屏幕右侧出现约2cm黑边，左侧约15cm宽区域内除了正常图像之外，还隐约可见到图像右半部分的影像叠加其上，而在右侧约15cm的区域同样出现左半部分不太明显的图像叠加在正常图像上。屏幕中部偏左处出现一条宽约3cm的垂直蓝色带，色带两边呈锯齿状。以上故障现象除了图像左移，右侧出现黑边在刚开机就存在之外，其他现象都是在电视机工作一段时闻后才逐渐显现的，开机时间越长。故障现象越明显。

　　从屏幕上的现象分析，故障应在行扫描电路部分。用示波器观察行输出变压器灯丝绕组输出的逆程脉冲波形无明显异常。测量小信号处理电路N101（LA7688A）的行推动信号输出端25脚信号波形也未见明显异常。查N101行扫描供电端24脚直流电压7V正常。

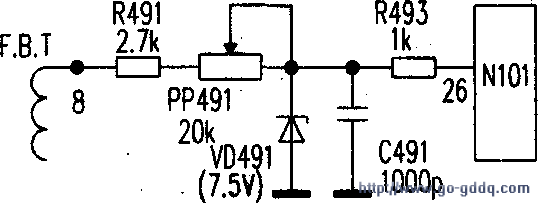

　　由于故障所表现的现象较为复杂，试着从图像左移，右侧出现黑边这一现象人手进行检查，而与这一现象关系较为密切的是输入到N101的行逆程脉冲。N101 26脚为行逆程脉冲输入引脚。同时也是沙堡脉冲输出和SECAM制解码器所需的场频脉冲输出端（相关电路见附图）。用示波器测得该脚无正常的沙堡脉冲波形，只有场逆程脉冲波形存在，进一步观测VD491负端无信号波形，再查R491左端（与行输出变压器⑧脚相连），有大于100Vp-p的行逆程脉冲信号，退回检查PP491左端也有行逆程脉冲信号。据此分析故障可能为可调电阻PP491开路或VD491、C491击穿短路。

　　在路测得VD491两端直接电阻为0Ω，根据元件故障概率，先查VD491，拆下测量后证实已经击穿。　用一只7.5V稳压管换下VD491后试机，故障排除。
