开机后有图、声,但彩色画面上叠加有水平彩条,特别是蓝色画面时,蓝色彩条更明显,且有漂动感,彩条边缘模糊。
康佳“E”系列彩电采用单片TV信号处理集成电路N101 (TB1238N/AN),根据故障现象初步判断故障在N101与彩色相关的引脚外围电路中,如外围元件有裂纹脱焊而产生干扰或某元件性能变差所致。测N101与彩色有关的③、17、36脚供电电压,均符合要求;测与色度信号处理相关的⑩、11、37、45脚电压,其中11、37、45脚电压正常,而⑩脚电压稍偏低为1.4V左右,且有波动现象。考虑到⑩脚正常电压值一般在1.6V~1.9V左右,1.4V与其所要求的下限值并不是很大:至于电压有波动现象。是因电视机处在动态情况下,彩色的变化很可能使电压有所波动和变化。同时还考虑到⑩脚外围只接有C306、C307和R309等组成的APC滤波器电路,不良的可能性较小。

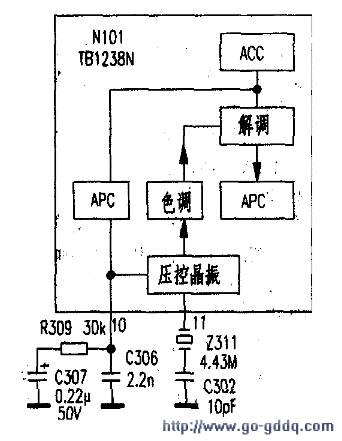

于是将注意力集中到较易损坏和性能易变差的11脚外接Z311(4.43MHz)晶振上,但将其代换无效果。检测至此,便怀疑⑩脚外围的元件不良。见下图,焊开R309左端测其阻值为30kΩ正常,再测C307(0.22μF/50V)已完全失容,将其更换后故障排除。
小结:C307开路后,色副载波与色同步信号在双差分鉴频器中比较后输出的误差电压得不到积分滤波,副载波与电压发送频率和相位无法保持同频同相,所以会产生类似于爬行的水平干扰彩条。由于这种频率和相位的失步是不断变化的,因此出现的彩条便呈现出“漂移”现象。
