此机冷态“，开机瞬间能出现彩色图像，但很快出现彩色畸变。同时有不规则的短自亮线千扰，如图2所示。约1分钟后整幅面面里现绿底色干扰，约2分钟后上述现象会自动消失，而呈绿底色光栅。
自动搜台、TV／AV转换、各频道伴音均正常，但用遥控器进行图像模式选择时，会出现奇异的”色变“现象，即图像模式设定为”亮丽“时面面会变为绿色，设定为”标准“状态时画面又变为淡绿色，设定为”柔和“状态时画面又变成蓝色。当回到绿色画面再调”色度“或”对比度“时。画面的颜色会发生变化。 经问用户得知，此机是经他人检修过的二手机，由此分析这种彩色”综合症“肯定有人为故障因素，且故障部位在彩色处理电路的可能性较大。
根据维修”二手机“经验，检修此类彩电故障的有效方法是先测量与彩色相关引脚电压值，与正常机的参数相比照，从中发现疑点，为检修提供思路和突破点。该机采用LA7685A／B作为TV信号处理主芯片，测量结果见表。
| 脚位 | 引脚功能 | 以前维修笔录数据/V | 故障时设定项目状态电压/V | ||||
| TV有信号时 | AV无信号时 | "亮丽"时 | "用户"时 | "柔和"时 | AC无信号时 | ||
| 1 | AV/SECAM开关,第二伴音中频信号输入端 | 1.8 | 3.1 | 1.4 | 1.4 | 1.4 | 2.1 |
| 9 | SVHS开关控制 | 3.8 | 3.4 | 3.8 | 3.8 | 3.8 | 3.4 |
| 17 | 消色识别,制式识别,色饱和度控制 | 2.9 | 0.3 | 2.8 | 2.6 | 2.6 | 0.3 |
| 18 | PAL/NTSC制开关,色调控制输入 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 26 | 行脉冲输入/沙堡脉冲输出 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
| 27 | 行一致性检测,色同步选通,SECAM制解调时钟信号输出 | 4.7 | 1.3 | 4.7 | 4.7 | 4.8 | 1.3 |
| 33 | B基色信号输出 | 2.3△ | 1.1 | 0.4△ | 0.7 | 1.1 | 1.2 |
| 34 | G基色信号输出 | 2.3△ | 1.1 | 2.3△ | 2 | 1.7 | 1.2 |
| 35 | R基色信号输出 | 2.2△ | 1.1 | 1.1 | 1.2 | 1.6 | 1.2 |
| 36 | B-Y信号输入 | 4.7 | 4.6 | 1.5 | 1.5 | 1.5 | 4.7 |
| 37 | R-Y信号输入 | 4.6 | 4.5 | 1.6 | 1.6 | 1.6 | 4.6 |
| 38 | B-Y信号输出 | 3.9 | 3.8 | 1.7 | 1.7 | 1.7 | 3.9 |
| 39 | R-Y信号输出 | 3.9 | 3.8 | 1.0△ | 1.0△ | 1 | 3.9 |
| 42 | 外接4.43MHz晶振 | 3.9 | 1.4 | 3.9 | 3.9 | 3.9 | 1.4 |
| 43 | APC滤波端 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 |
| 彩色图像变化情况 | 单绿色图像 | 黑白图像 | 底色呈蓝色 | 蓝屏 | 彩色正常 | 蓝屏 | |

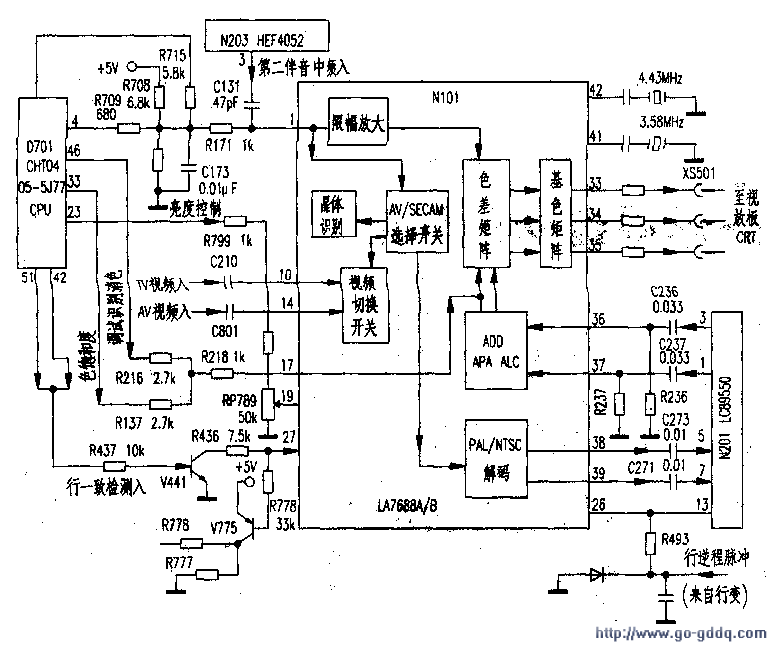

从附表检测数据与正常机所测数据比较发现，故障机在有信号的情况下其17、33、35～39脚电压差别明显。经反复试机测量，又发现在AV状态下只有①脚电压明显偏低，由此分析①脚外围电路应是怀疑的重点。检查①脚外围电路元件（见图），当焊开C173电容测量时，在万用表R×1k挡测其漏电电阻值为22kΩ左右，更换C173后试机，彩电基本恢复正常，只是有些偏色。鉴于该机是”二手机“，分析可能是前维修同行误调整过尾板的白平衡电位器，于是略作调整后彩色图像恢复正常。
