人体热释电红外线探测电灯开关电路原理分析
来源:本站整理  作者:佚名  2010-10-12 11:16:27



  人体热释电红外线探测自动电灯安装、使用方便,具有显着的节电效果,同时,可以大大延长灯具的使用寿命。本文介绍以HT7610B或GS9803GP红外传感信号处理专用集成电路构成的两种被动式人体热释电红外线探测自动电灯开关电路(以下称红外开关),及常见故障的原因与修理,供维修时参考。

  电路原理简介

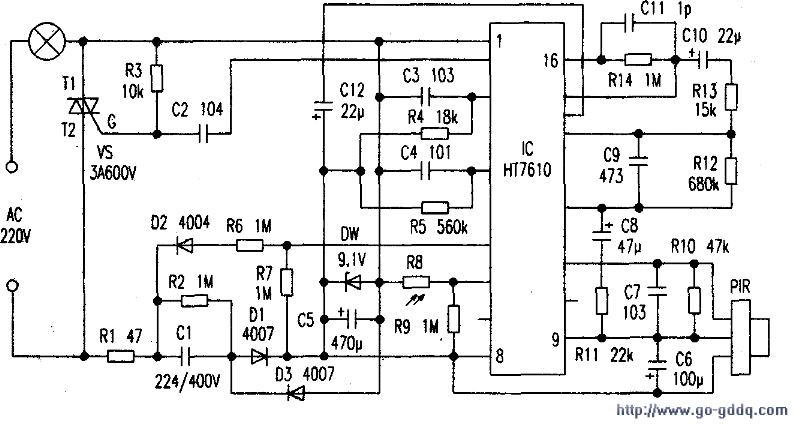

  1、采用HT7610B的自动灯开关电路

  HT7610B电路和HT7611B以及TW9610的电路功能、引脚序号、规格、参数相同,三者可直接互换。以HT7610B为核心组成的红外开关电路原理见上图所示。

  (1)电源电路  电源电路由R1、R2、C1、D1、DW、D3和C5组成。

  市电由电容C1降压,经D1、DW、D3和C5全波整流、滤波和稳压后,输出约8~12V(本电路为9.1V)直流电压加至HT7610⑧脚与①脚之间。该电压取决于降压电路C1的容值(0.22~0.33μF)、电阻R1和对应稳压二极管的标称稳压值(8~12V)。

  (2)控制电路  热释电红外线探测器PIR感应到来入,触发亮灯;人离开探测范围后,灯延时点亮约30秒熄灭(这取决于C3、R4的数值),开关恢复守候状态。但在开关初通电或断电3秒钟后再加电时,灯将点亮约40秒,最后在约1秒钟时间内闪亮三次后熄灭,进入守候工作状态,这一现象称为HT7610的加电初始化。初始化与C3、R4的数值、有无人体活动的信号和环境亮度无关。

  HT7610的控制输出端②脚与可控硅的触发极G之间,本电路采用电容C2耦合,以免一旦可控硅击穿损坏时伤及集成电路。

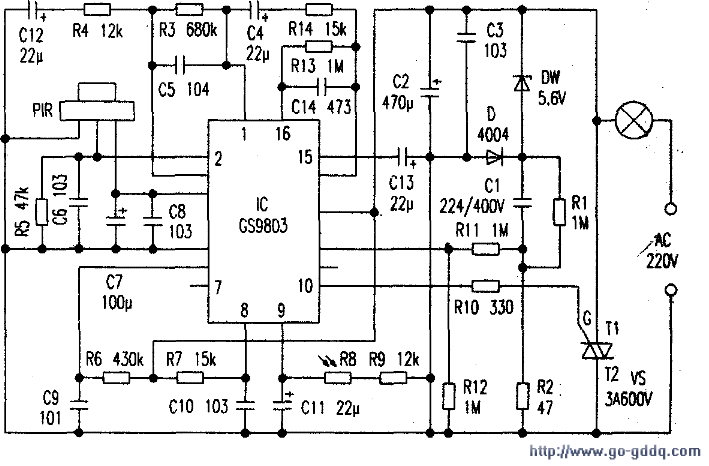

  2、采用GS9803GP的自动灯开关电路

  由GS9803GP集成电路为主构成的红外开关电路原理见下图。与GS9803GP电路功能、规格、参数和引脚序号完全相同的集成电路还有WT8702、C870、RD8702、RT1702及TDH98072,六者可以直接互换。电路原理与前述相同,但该电路控制输出采用电阻与可控硅VS G极相连,故一旦击穿极可能损坏IC。
