现代(HYUNDAl)HN-4860型多频彩显通电后,电源指示灯一亮一暗,机内发出“吱吱”声,显示器不能工作
来源:本站整理  作者:佚名  2010-10-12 11:16:32



  观察指示灯一亮一暗,估计是电源电路输出的电压波动引起的,问题可能出在电源电路本身,也可能出在电源的负载部分,电源负载主要是指其行输出电路。检修时,可从电源电路的工作状态是否正常入手检查。

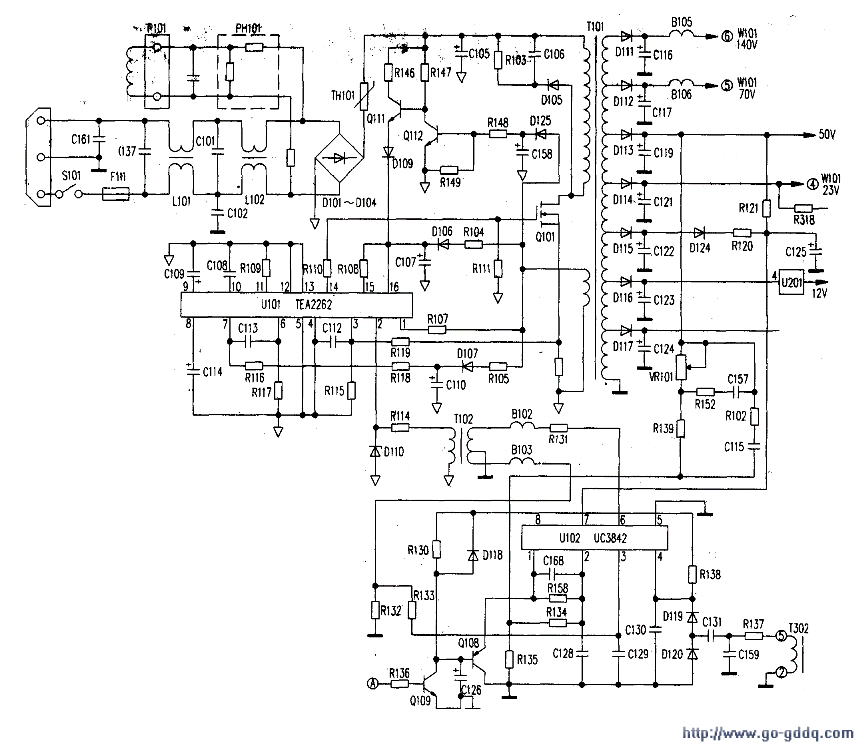

  测主电源电路输出端电压均存在大幅度波动现象,再测C106两端电压在11~13V之间波动,说明TEA2262未正常工作。在U10115脚外接滤波电容C107两端接一只可调的直流稳压电源,采用导线将C107正极与C110正极相连。将稳压电源输出的电压调节为11V,此时测得TEA2262⑥脚电压为2.47V,⑦脚电压为4V,⑨脚电压为3.03V,⑩脚电压为2.45V,11脚电压为2.46V,14脚电压为5.6V。在上述测试过程中,TEA2262的14脚电压保持稳定,说明稳压调节电路、振荡器、软启动电路基本正常,怀疑故障发生在消磁电路、自馈电路。焊下外接的稳压电源后,检查电阻R111、R104和二极管D106均正常,但检查滤波电容C107(47μF/25V)时,发现其引脚有白色电解液的痕迹,说明C107性能可能不良,更换C107后故障排除。

  C107在电路中起滤波作用,当其性能不良、不能存储供TEA2262集成电路在一个振荡周期内所需的电能后,TEA2262集成电路将因此而停止工作。当TEA2262集成电路停止工作后,开关变压器T101存储的能量消失,Q112截止,Q111的e极为TEA2262提供启动电压,TEA2262再次启动。这样重复以上过程,便造成了电源指示灯一亮一暗的闪烁现象。
