现代(HYUNDAl)HN-4860型多频彩显机后无光栅,指示灯不亮
来源:本站整理  作者:佚名  2010-10-12 11:16:34

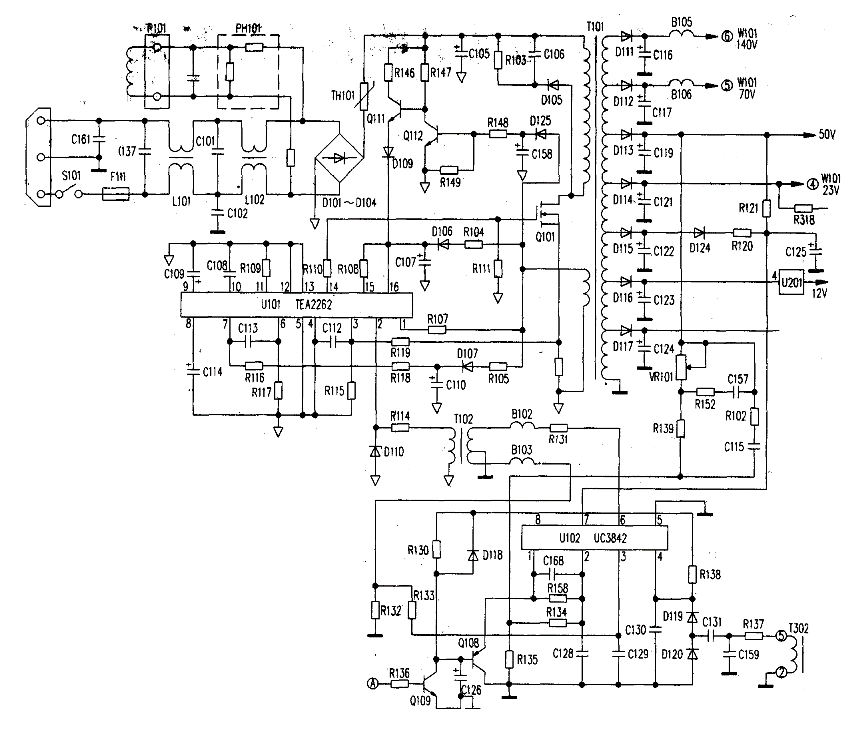

  分析故障部位可能在主电源电路。检查发现保险管F101熔断,说明主电源电路有过流现象。在路测开关管Q101的D、S极之间正反向电阻值为0,怀疑Q101(2SK1507)击穿。脱开Q101的D极后,测Q101的D、S极之间正反向阻值仍然为0,说明Q101的确击穿。开关管Q101击穿多为过压或功耗大所致。首先检查尖峰电压吸收回路的D105、R103、C106正常,检查电阻R110及软启动电容C109(U101⑨脚外接)正常。接着检查主电源电路输出端的整流管D111~D117正常。怀疑U101(TEA2262)异常,更换TEA2262后故障排除。经查看TEA2261与TEA2262的内部功能方框图,发现两者构成、功能一样,主要区别是:利用TEA2261构成的开关电源,开关管采用的是高反压、大功率双极型三极管,而利用TEA2262构成的开关电源,开关管采用的是高反压、大功率场效应管,TEA2261输出功率比TEA2262大,因此TEA2261可以直接代换TEA2262,而TEA2262不可以代换TEA2261。
