一台现代H40便携式数码音箱，接通电源后屏幕显示及各按键操作均正常，但无声音输出。
   打开机壳，直观检查各元件未发现有炸裂、变色等异常情况。根据故障现象判断发生无声故障的原因主要有：一是解码电路有故障，不能解出音频信号；二是音频功放电路有故障，不能放大输出音频信号；三是连接在解码芯片与音频功放芯片之间的电路故障，致使解码芯片解出的音频信号无法传输到音频放大电路；四是扬声器损坏。

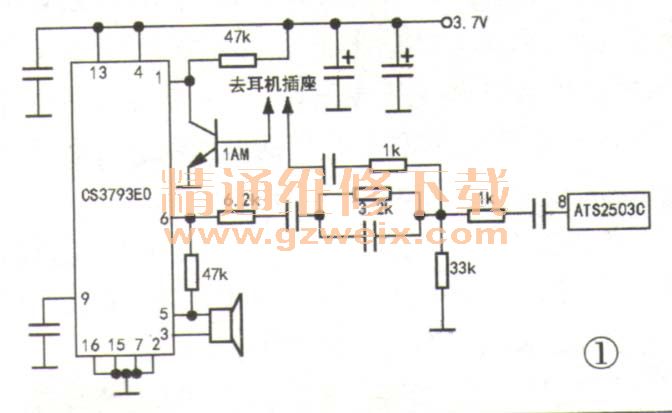

    图1为根据实物绘制的音频信号处理电路原理图。该部分电路多为贴片元件，也未在电路板上标注元件位号，相关电路中核心元件为ATS2503C和CS3793EO。查资料得知，ATS2503C为解码芯片，支持屏幕显示多国语言歌名、歌手名、专辑名、同步歌词，可设置普通模式、单曲重复、目录播放、目录循环、全部循环、随机播放等六种循环模式，支持录音、FM立体声收音和读卡器功能，众多生产厂家将ATS2503C作为插卡音箱方案。CS3793EO为双通道音频功率放大集成电路，单双端输出工作模式可选，输出模式与CS3793EO的①脚电平高低有关，在实际应用中可通过外部电路设计，使得当耳机插座检测到有耳机插入时，CS3793EO进入单端输出模式（耳机驱动）。

    弄清主要元件功能和电路原理后着手进行检修。查扬声器完好，测CS3793EO供电正常，用镊子触碰CS3793EO的音频信号输入端⑥脚注入干扰信号，可听到扬声器发出微弱“嘟嘟”声，因可听到声音很小，感觉此法不便于故障检修，因此决定采用监听音频信号的方法进行检修。用导线从ATS2503C输出端⑧脚引出音频信号，用一只耳机监听有声音，监听CS3793EO输入端⑥脚无声音，显然故障发生在解码芯片ATS2503C与音频功放芯片CS3793EO之间的电路。依次对ATS2503C与CS3793EO间的电阻、电容进行逐一检查，发现与CS3793EO⑥脚连接的一只6.2kΩ电阻，一端可监听到声音，另一端监听不到声音。用尖头烙铁补焊电阻两端，故障依旧，说明此电阻已断路。在此电阻两端并联上一只同阻值1/8W电阻，故障排除。
