回龙牌12V、35W定向照明卤素灯点不亮
来源:本站整理  作者:佚名  2010-10-12 11:16:37

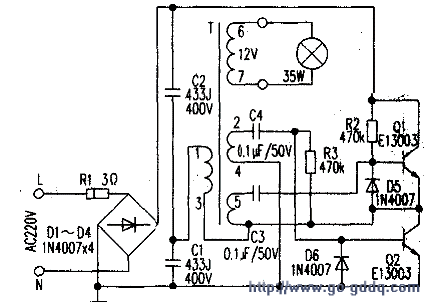

  卤素灯又称石英灯,广泛用于各种室内场所的装饰照明。具有亮度高、聚光、安装方便、损耗小、发光效率高等优点。检修时首先测量灯珠两端电阻为0.3Ω,正常。说明故障发生在配套的回龙HLET13~WX电子变压器上。将其卸下,开盖(实物测绘其电路如附图所示)。其工作原理:市电经保险电阻R1及D1~D4整流,C1、C2滤波后,由R2、R3、D5、D6等限流、分压、触发开关三极管Q1和Q2轮流导通和截止,在开关变压器T的①、③、⑤端和②、④端形成自激振荡、产生交变电流;最后由⑥、⑦端输出约12W25kHd0.22A的电压点亮卤素灯。检修:目测检查电子变压器印刷电路板发现R1已烧毁、Q2已炸裂!于是用同规格零件更换后,用TY-36指针式万用表复测L、N市电进入端电阻为380kΩ,确信已无短路隐患。

  这才放心地接上负载:一盏12V/35W卤素灯,通电试之。灯珠重新点亮,故障排除。注意事项:(1)只限接入小于指定功率的负载。(2)严禁输出短路或开路。(3)Q1、Q2有关参数如下:E13003(400V、1.5A、40W)。
