此故障现象说明可能是电源损坏或是行扫描电路有故障。为了确定故障部位，可以断开+94V／+107V的负载，接入30W／50W假负载电阻。

　　开机后测量电源输出电压。如果电压正常，故障在行扫描电路；如果电压不正常，则故障一般在电源电路。但还应注意行输出过载或短路引起的电源损坏，这时应在修好电源后，再检查行输出电路。该机经上述检查，发现电源电路有故障。

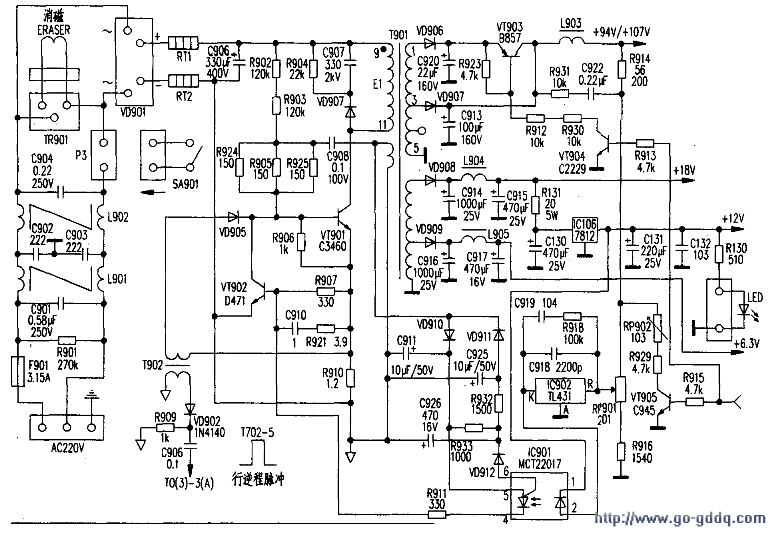

　　首先测量C906两端电压为0V，说明故障在整流、消磁电路。查保险管F901（3.15A）已烧断。

　　更换F901后，再测C906两端电压为306V，属正常值，测+94V／+107V对地无电压，而且电源处无振荡的行频声，判断是振荡电路或稳压电路有故障。测开关管VT901集电极电压为300V正常，测发射极电压接近0V（正常值应为0.3V左右），说明振荡电路未振荡。

　　检查脉宽调整管VT902及有关电路是否正常，其方法是：将光电耦合器IC901④或⑤脚开路，使注入VT902基极电流Ib为零，正常情况下输出的直流电压应大于+94V，而测量结果是输出的直流电压仍很小，怀疑VT902损坏。拆下VT902测量，发现该管的c-e结间击穿，更换同型号三极管后，接入行输出级的+94V／+107V负载电路，测行输出电流为380mA，正常。此时屏幕上的光栅已恢复正常，故障排除。

　　检查振荡电路与调宽电路可采用将VT902的c-e结极间短路或开路的方法，具体为：正常时，将VT902的c-e结间短路，输出电压应很小；将V1902的c极开路，输出电压应高于正常值；将IC901的④与⑤脚短路，输出电压应很小；将IC901的④脚开路，输出电压应高于正常值。在进行这种检查时。应用交流调压器将220V交流电压降到约160V，这样可保证输出的直流电压不会过高而损坏元件。
