此机进菜单调节亮度能调高一些,但对比度极差,好像有一层雾笼罩着一样。

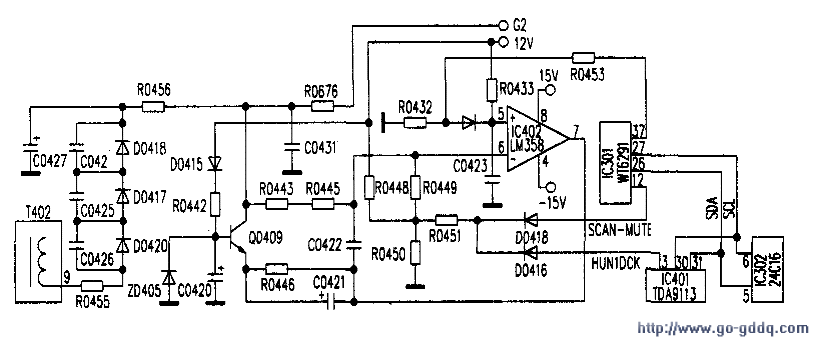

根据故障现象,怀疑亮度或对比度控制电路有问题。测量G1为0V(该机采用的是栅极接地的方式),三个阴极电压都在40V左右,是正常的。灯丝电压6.3V,也正常。在这种情况下,怀疑G2电压有问题。测量G2电压为160V,但不知道该电压是不是过低。准备调节G2却发现没有G2调节钮。研究电路(如下图所示)后,把控制三极管Q0409取下,再开机发现亮度有了明显增强。
分析电路认为Q0409受控于IC402,而IC402又受控于CPU/IC301(WT6291)的G2-ADJ控制端。上述操作证明G2电压过低,而且过低的原因可能就是受到了Q0409-IC402-CPU这个通道的控制。
根据G2电压的控制原理,首先测量Q0409的各极间正反向电阻均未发现明显异常,进入维修模式调节G2同时观察IC301的37脚电压有相应的变化,IC402的⑤脚也有变化,但⑦脚电压一直不变。检查⑦脚、⑥脚外围元件未见异常,故怀疑运算放大器IC402有问题,更换一只LM358,开机后亮度恢复正常,只是有点偏亮。进入用户菜单重新调节亮度(Brightness)到合适的值,故障彻底排除。
LM358损坏后,造成其输出端⑦脚电压过低且不能受到总线数据的控制,因此影响到G2电压控制管Q0409的e极电压,进而使G2过低,出现亮度过暗、对比度差的故障。
