飞利浦107E2显示器,开机后无光栅,电源指示灯正常
来源:本站整理  作者:佚名  2010-10-19 14:37:15

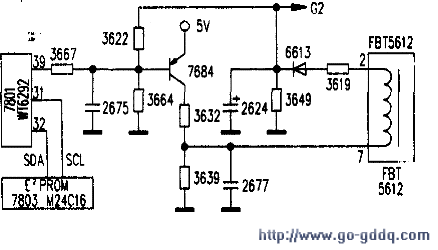

  开机后测最主电源各路输出都正常,点观观祭,有高压产生,灯丝也亮,测量受控的12V正常,显像管各阴极电压也都在正常范围,围绕显像管发光的条件测最G1和G2时,发现G1在正常范围,但G2电压为0V,根据该机G2电压的形成原理,结合G2为0V这一现象,判断该电路存在元件硬性损坏。测量G2端对地无明显短路,如下图所示,整流二极管6613正反向电阻也正常,但在路测得G2电压形成电略的限流电阻3619的阻值远远大于1kΩ,故判断3619断路。该电阻阻值为1kΩ/0.25W,更换一只1kΩ/0.5W的电阻后,光栅和图像出现,故障排除。

  实际维修中,也遇到过光栅太暗调节亮度也达不到正常使用要求的故障,测量G2电压比正常值低一些,其他电路都正常。这种现象是由于存储器(EEPROM)内部的G2数据紊乱引起的,重写数据后,即可排除故障。
