三星V4型(S42SD-YD07)等离子屏电源板VS电压输出为0V,F201保险管熔断发黑
来源:本站整理  作者:佚名  2010-10-23 19:19:02



  F201是VS支路的保险管,F201熔断发黑,表示该支路有严重的过流。在路测试各元件电阻,果然发现Q205(2SK3522)、0206(2SK3522)阻值异常。拆下检测,发现已经击穿短路。

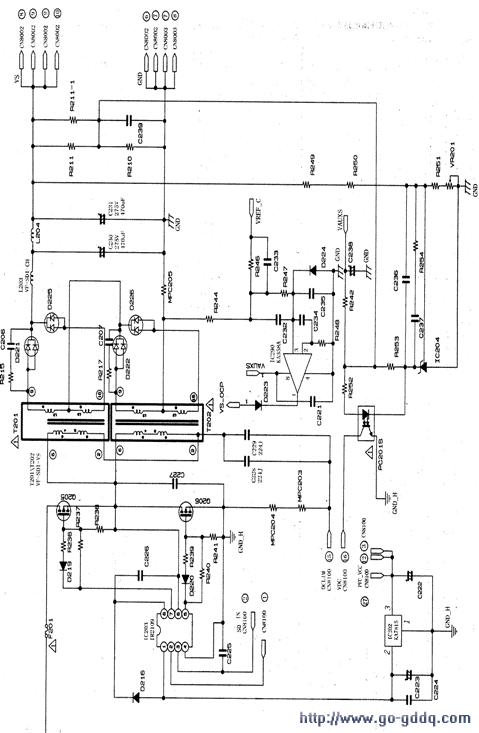

  Q205、Q206损坏,一般有两个原因:1、205、Q206本身的质量有问题,此时,更换Q205、Q206就能解决问题;2、其他原因导致Q205、Q206损坏,常见的有IC203(IR2109)损坏、D219、D220损坏、D221、D225、D222、D226短路等(见图)。

  本例故障,检查其他外围电路,没有发现异常。更换0205、Q206、F201后,通电试机,故障排除。
