打开机益,发现该机采用的集成电路主要有UC3842(一次电源控制芯片)、TDA4853(行场扫描小信号处理)、TDA4860(场输出)、TDA4886(视频信号处理电路)、LSC501985P(微处理器)、24LCO6(存储器)等。
根据故障现象,应首先检查电源电路,检查时,发现电源电路300V滤波电容炸裂,保险丝烧断,其他未发现损坏元件,断开行负载,在电源电路180V主电压输出端接一假负载,通电试机,180V和其他各路电压输出均正常,说明电源电路已修复。

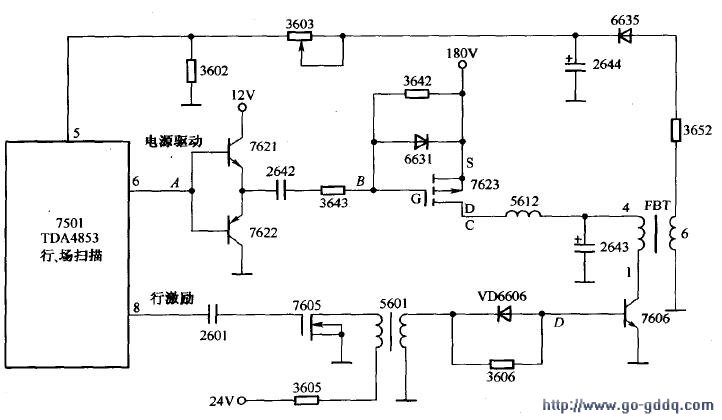

按上行负载,并使显示器联上主机,打开主机和显示器开关,显示器仍无光栅,测行管集电极电压为180V,说明显示器+B电源电路不工作。为便于分析,绘出此部分电路如图所示。
用示波器测量行管7606的b极时,发现有时有波形,此时显示器出现光栅,示波器探头脱离行管b极时,又无光栅,怀疑行管7606的b极虚焊,经补焊后,故障排除。
重点提示:
该机采用了降压式+B电源。当行管基极由于虚焊无激励信号时,行输出电路不能工作,无法产生回扫脉冲,导致TDA4853的5脚电压为0,经内部控制后,使6脚输出低电平,此时,一次电源输出的180V主电压能够通过电阻3642为+B电话开关管7623的栅极提供偏压,+B电源开关管(P沟道)7623饱和导通,其源极输出端输出电压为180V。
