该机用于卡拉OK包房，据调音员反映，该机曾烧坏过L音箱的低音扬声器，后将扬声器换新后，接入功放机使用，仍无声音。

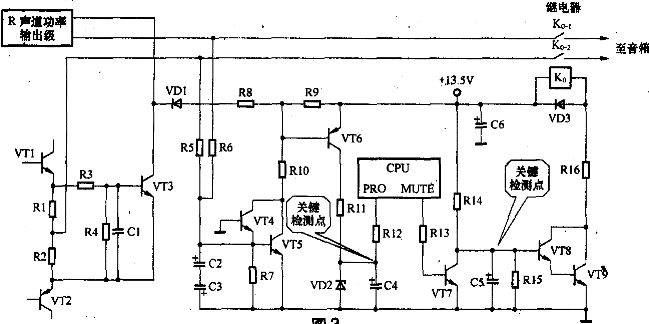

　　先对功放机通电观察，发现通电后，继电器立即吸合，无延时现象。毫无疑问，扬声器保护电路有故障。直接对继电器驱动管Q343和Q344(相当于图中的VT8和VT9)进行检查，发现Q344击穿，更换Q344后，发现通电后继电器不能吸合。测C303(相当于图3中C4)两端的电压，达4V左右，说明保护电路处于保护状态。测C317(相当于图3中的C2)上端的电压，为0.6V，再联想到原来L声道无声音，怀疑是因L声道功率放大电路出故障而使电路处于偏零保护状态。

　　通过对L声道的功率放大电路进行检查后，发现Q315(相当于图3中的VT2)击穿，R328(相当于图中的R2)断路，将它们更换后，继电器能正常吸合(开机后约2秒钟吸合)，接上音箱，工作正常。
