电路分析
　　
　　1、信号选择电路如下图所示。
　　
　　核心元件为HCF4052集成电路。HCF4052为4路音源输入切换电路。切换信号由SLA、SLB输入状态所决定，工作示意图如右图所示。

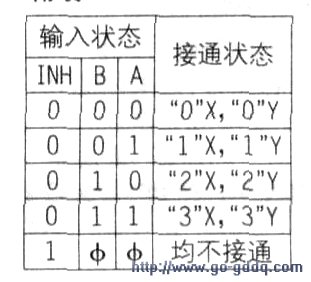

　　真值表见附表。SLA、SLB状态控制信号来自CPU电路。(6)脚接地，总有一路信号处于接通状态。HCF4052是一个双4路电子切换开关，通过工作示意图和真值表很容易理解其工作原理。

　　2．前王放大及音调电路如下图所示。
　　
　　音量电位器设计在前置与音调电路前。IC1为信号电压放大电路，IC2为音调运算放大器，VR301为低音控制电位器。利用VR301改变输入到IC2运算放大器的电压强度。电阻对低频影响较大，因电流基波主要由低频分量组成，对电阻敏感程度最大。VR301是低音提升与衰减电位器．VR302为高音电位器．VR302中心抽头串有电容C303．C303对低频衰减很大，对高频影响很小。

　　VR302可改变音频信号输入强度。

　　3．电压电流放大电路如下图所示。
　　
　　功放电路结构由一级差分放大，二级电流放大组成。

　　第一级电流放大器偏置电压由二极管D401~D403串联形成的压降提供，大约为I.8V，末级电流放大管1=作在乙类状态。

　　
　　4．喇叭保护电路如下图所示。
　　
　　喇叭保护电路取样在末级管输出点。该电路具有中点电压失衡保护和延时接通负载保护电路。中点电压失衡保护原理：当中点电压大于1v时，Q50l导通．D506稳压管截止，Q503、Q504三极管截止，Jl继电器释放。

　　延时接通负载工作原理：功放开机，双AC30V整流输出36V．经R506降压，电容C503充电，当充电到5.6V+0.65x2V=6.9V时，继电器Jl吸合。充电时间为延时开机时间。
