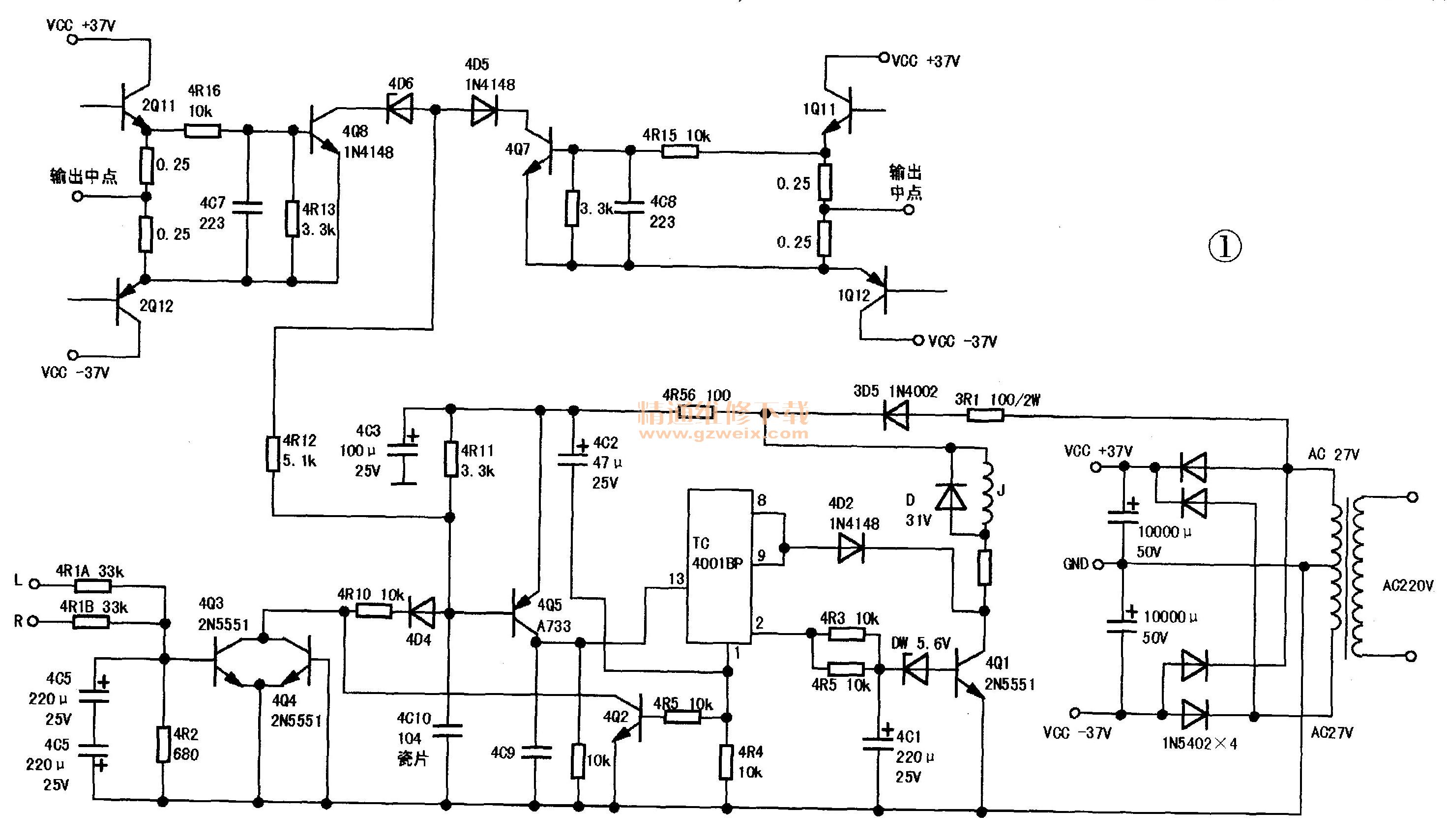

分析检修：继电器不吸合，首先检查扬声器保护电路。此机扬声器保护电路采用分立元件和集成电路相结合的形式，如图1所示。

    接通AC220V电源后，变压器次级输出的一组AC27V电压通过降压电阻3R1（100Ω/2W）加到整流二极管3D5 （1 N4002）的正极，在3D5负极得到脉动的31V直流电压，经过4R56及电容4C2、4C3滤波后，获得平滑的直流电压供负载使用。此时的4Q5是截止的，集成块TC4001BP的13脚电压为0V，则②脚输出高电平，通过4R3、4R5对4C1充电，经过一定的时间后，4C1两端电压大于5.6V （DW的击穿电压）、DW击穿，4Q1获得b-e结偏置电压而饱和导通，继电器得电，触点吸合，将扬声器接入功放级输出中点。一旦左声道或右声道功放级输出中点电压失常，即出现正电压或负电压，此电压经4R1A、4R1B与4R2分压后，送给4Q3、4Q4进行检测。2只220RF/25V的电解电容（位号均为4C5）串联，等效于1只100μF/50V无极性电容。在正常工作时，4C5旁路掉从输出中点送来的音频信号，以免干扰4Q3、4Q4的工作状态，防止产生误动作。无论输出中点电压是正还是负，4Q3、4Q4的集电极电压均会变低，通过4R10、4D4把4Q5基极电压拉至零电位，4Q5饱和导通，集电极输出高电压，送给TC4001BP的13脚，则TC4001BP的②脚输出低电平，4Q1截止，继电器释放，从而实现对扬声器的保护。
    当由于某种原因造成功率输出管发射极电流过大时，如输人信号过强造成功放级过载，则流过2Q11、2Q12发射极的电流增大，其发射极负反馈电阻0.25Ω/5W上的压降也将变大，这个电压经4R16 、4C7进一步平滑滤波，经4R13分压后加到4Q8的b-e结上，4Q8因获得较高的偏置电压而饱和导通，通过4D6、4R12把4Q5的基极电压拉低，4Q5的集电极输出高电压，送到TC4001BP的13脚，TC4001BP的②脚输出低电压，4Q1截止，继电器断开。1Q11、1Q12的过流保护过程同2Q11、2Q12。
    通电后测得继电器上端有31V供电，而4C1两端电压仅为1.2V、远低于DW的击穿电压（5.62）。本着先易后难的检修原则，先把4C1焊下试机，继电器吸合，这说明原电容异常，在电磁炉板上取下一只220μF/5V电容换上试机，故障排除。
