观察此机行幅不足，调节时行幅有变化但始终不能满屏，屏幕两边有二三厘米宽的黑边；光栅没有几何失真，图像场幅及清晰度正常。

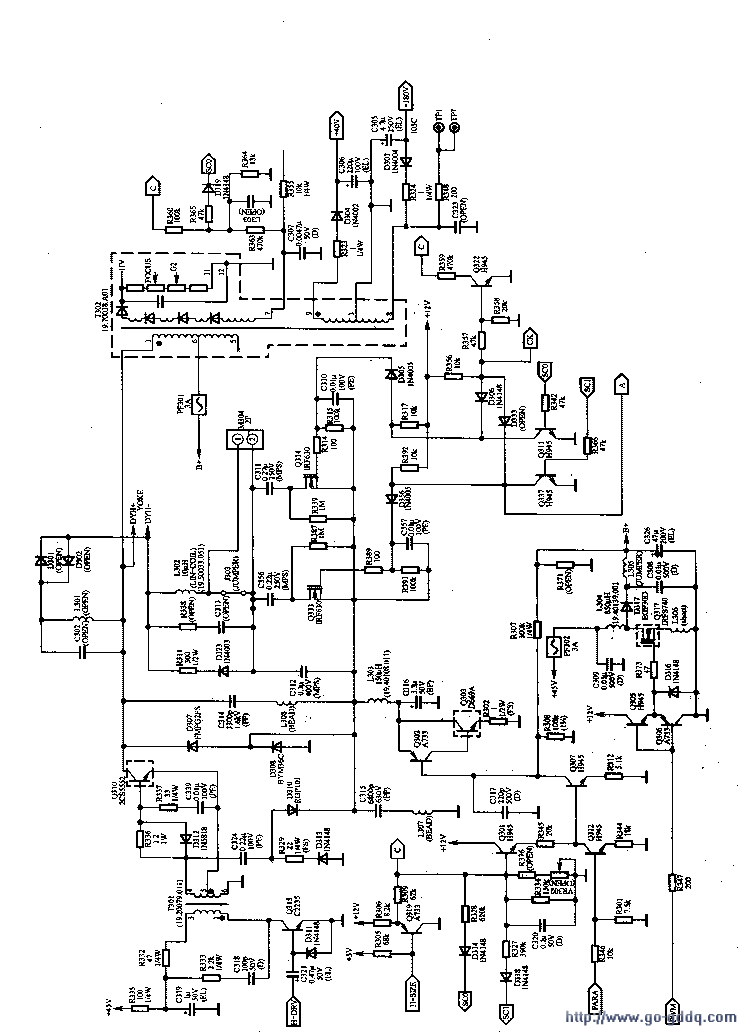

　　开壳检查没有发现过热、烧焦痕迹，印板上也没有虚焊点。连接主机试机，微调加速极电压，提高亮度，光栅仍是左右不满幅，由此判断行扫描电路有故障，有关电路如图所示。

　　检查行幅控制电路、行偏转回路的S校正电容及枕校电路各元件没发现异常。开机十分钟后手摸行管及电源管不是很热，行变温度也正常，测开关电源输出的主电压为+45V，说明开关电源正常。

　　后来测量行输出变压器次级C306两端取样电压时，发现为48V，与标注的40V相比有些偏高，这说明逆程电压偏高。考虑集成块及行变损坏率较小，检查最容易引起逆程电压上升的元件——逆程电容C314 （3300pF/1600V），拆下测得其容量只有1600pF。换用一只3300pF的薄膜电容后试机，行幅恢复正常。此时测量二次电源输出的+B电压为65V，C306两端电压为42V，一次电源输出的主电压为+45V。

　　值得说明的是，由于彩色显示器行电路工作频率较高，若C314换用彩色电视机上的瓷片行逆程电容，温升较快，难以稳定工作。
