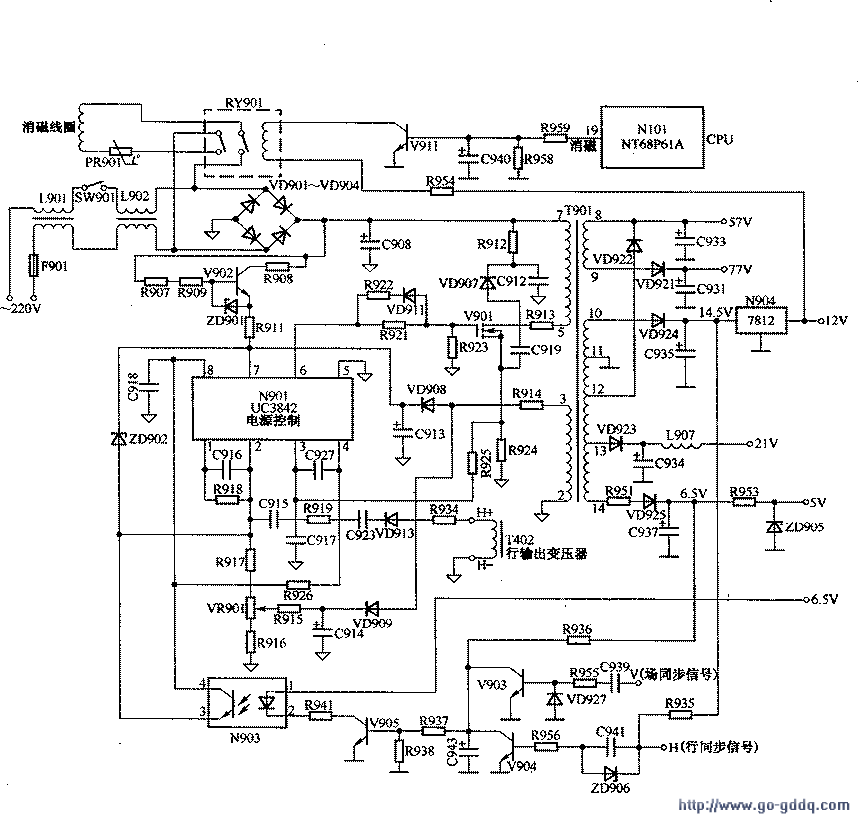

该机电源及节能电路见图。

　　显示器正常联机工作时，由主机显示卡输入的行、场同步信号输入到显示器电路板上，控制V903、V904导通，V905截止，光电耦合器N903内的发光管因没有导通电流而截止，从而使光敏管因没有光照而处于截止状态，对开关电源的工作没有任何影响。同时，CPU的12脚输出高电平，使V109、V111导通，V111集电极输出12V电压为N401 （TDA4858）供电。在带能状态下，没有行场同步信号输入，于是V903、V904截止。V903、V904截止后，C935两端的电压经R936、R937、R938分压后，使V905导通，光电耦合器N903的光电二极管发光，其光敏三极管导通，使开关电源工作在断续振荡状态。此时输出端电压大幅度下降。

　　根据以上分析，应重点检查节能控制电路，试通过WINDOWS对节能状态进行设置，选择“开始”→“设置”→“控制面板”→双击“电源管理”→进入“电源管理属性”窗口→将“关闭显示器”设置为1分钟→1分钟之后显示器即进入节能状态，此时，用示波器测量V903、V904的基极无行场同步信号输入，测量V903、V904集电极电压接近0V，拆下V903、V904检查正常，检查外围元件，发现稳压管ZD906反向击穿导通，更换ZD9061后故障排除。
