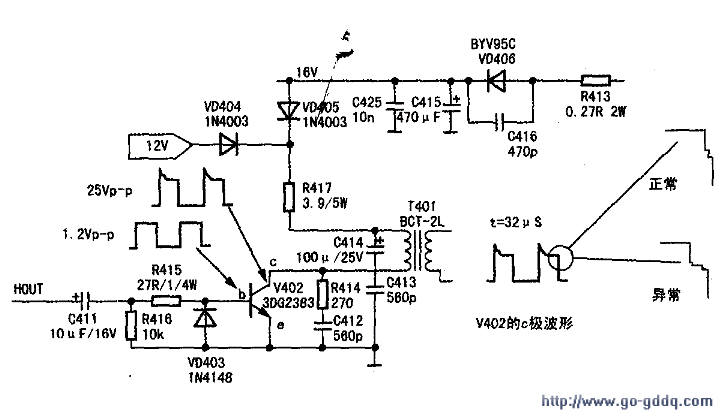

此机更换了包括行输出电路，行推动电路的全部元器件，最后连解码板也换了，结果不仅没有修好，反而更加严重了。原来是不定时烧行管，现在却几分钟就烧，对此，根据摸行管的温度很高而图像正常这一特点，基本可以肯定是行激励不足，但是无法确定故障原因，找不到故障元件。试用示波器进行检查，发现行激励推动管的集电极波形不正常，其方波的下降沿有明显的台阶，见图。因为行推动管是按原型号购买的新管，所以更换行推动变压器（怀疑局部短路），结果波形还是不正常，最后更换一只来自正常机器的行推动管，机器修复。也就是说准确定位后，只采用两次元件替换法就排除了故障。
