观察该机结构紧凑，外观光滑细腻，看样子是一台不错的打印机。取下打印机外壳，拔掉外壳控制面板连接线，看到打印机整个内部结构。

　　电源板装在一个半开口塑料盒内，电源板上的连接线只有两组，用不同插头连接。拔开插头将塑料盒锁扣压住取下，将线路板的两个锁扣压住，抽出电源线路板。

　　观察电源板上元件，从结构上看是较为精密的开关电源，部分元件为贴片安装，68μF／400V电源滤波电容器已经爆裂，调整管也裂开，看外形像是场效应管，型号不全，但能看出型号的开头字母是K，这也说明是场效应管，驱动电路为一只八脚集成块，中间爆开，只能看到“TDA3……”字样，另有几只电阻已发黑，看不出阻值，保险丝烧断。

　　从现象上看，像是受到雷击或受到380V相间电压冲击造成的故障。询问用户得知无雷击的可能，因家中其他电器与邻居电器都同时被烧坏，说明是后一种可能。若是雷击造成的故障，故障范围可能涉及到控制板，控制板上许多专用集成块估计在国内很难买到，要想修复该机就困难了，但相问电压烧坏的机器一般只烧电源，其他线路波及得较少。看来，只要修好电源，就可能排除整机故障。

　　观察电路结构图，发现集成块⑦脚为供电端、⑥脚为脉冲输出端，心中一喜，这不是与TDA3842相同吗？可能该集成块就是TDA3842，于是用TDA3842代换，将其他几个损坏元件一一更换。接上220V交流电，测量输出电压为0V，看来，电路中仍有故障或集成块不对。将采用TDA3842的电源电路与此机仔细对照后发现，有几只脚电路不同，看来该机芯片不能用TDA3842代替。于是另想他法。

    　电源板上标有“INPUT：100～240V～50/60Hz  0.7A  OUTPUT：18V-25W”字样。

　　看来，电源板无非就是输出一个直流18V。

　　将维修电视机采用的电源板从+16V调出+18V，接到打印机上，开机，电源指示亮，打印头也有复位动作，看来别的地方没故障，但是电视机电源板体积较大，打印机内放不下，打印机合不上盖，所以不能试机。若试机，电脑会显示“盒盖不良”而停止动作。

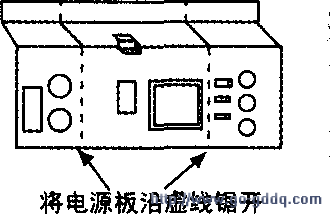

　　今有长方形电视机电源板，将输入端300V整流滤波部分锯下，将输出端整流滤波电路锯下，将输入端300V整流滤波部分竖直安装并连接好原来线路，从输出端找到16V输出线用电线接上整流管及滤波电容，将长出的散热片锯掉（如右图），这样整个电源板就可以装到塑料盒内了。调整可变电阻，使输出电压为18V，然后装机，合上外壳，通电试机，听到机内有电机动作声音，但并不执行打印动作，微机显示“电源有错误”。

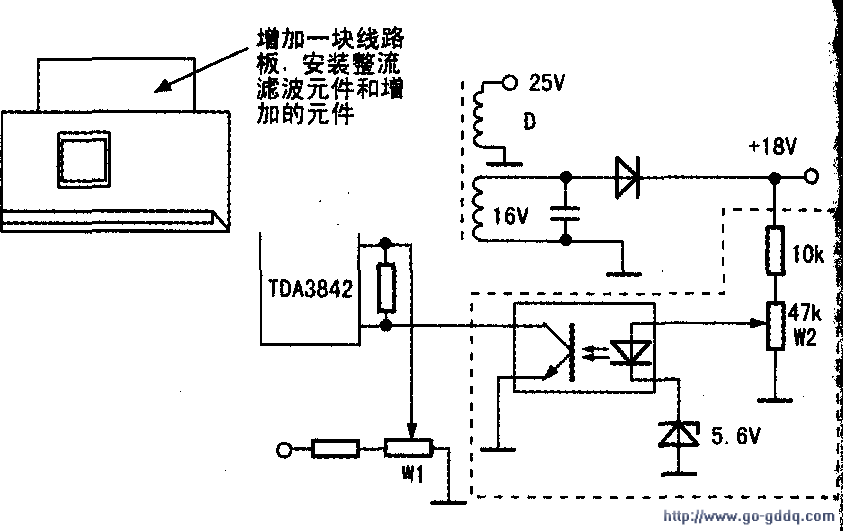

　　微机显示“电源有错误”，可能是电源不合格，电源的稳压性能不良。测量打印机电机不动作时18V正常，而打印机电机动作时，电流增大，电压下降到15V左右，由此看来应该提高动态范围，改善稳压电路。于是，在电源线路板一边再加一小块线路板（如下图），接上如下图虚线框内所示电路元件，电路中便增加了电压负反馈元件，提高了稳压效果。
　　
　　调整W1使+18V提高，然后调W2使电压下降18V，使负反馈电路起控。然后将整流管D接到输出电压为25V的端子上，由于电路中负反馈电路的作用，输出电压仍为+18V，这样就提高了电源电压的动态范围。然后装机试验，一切正常。
