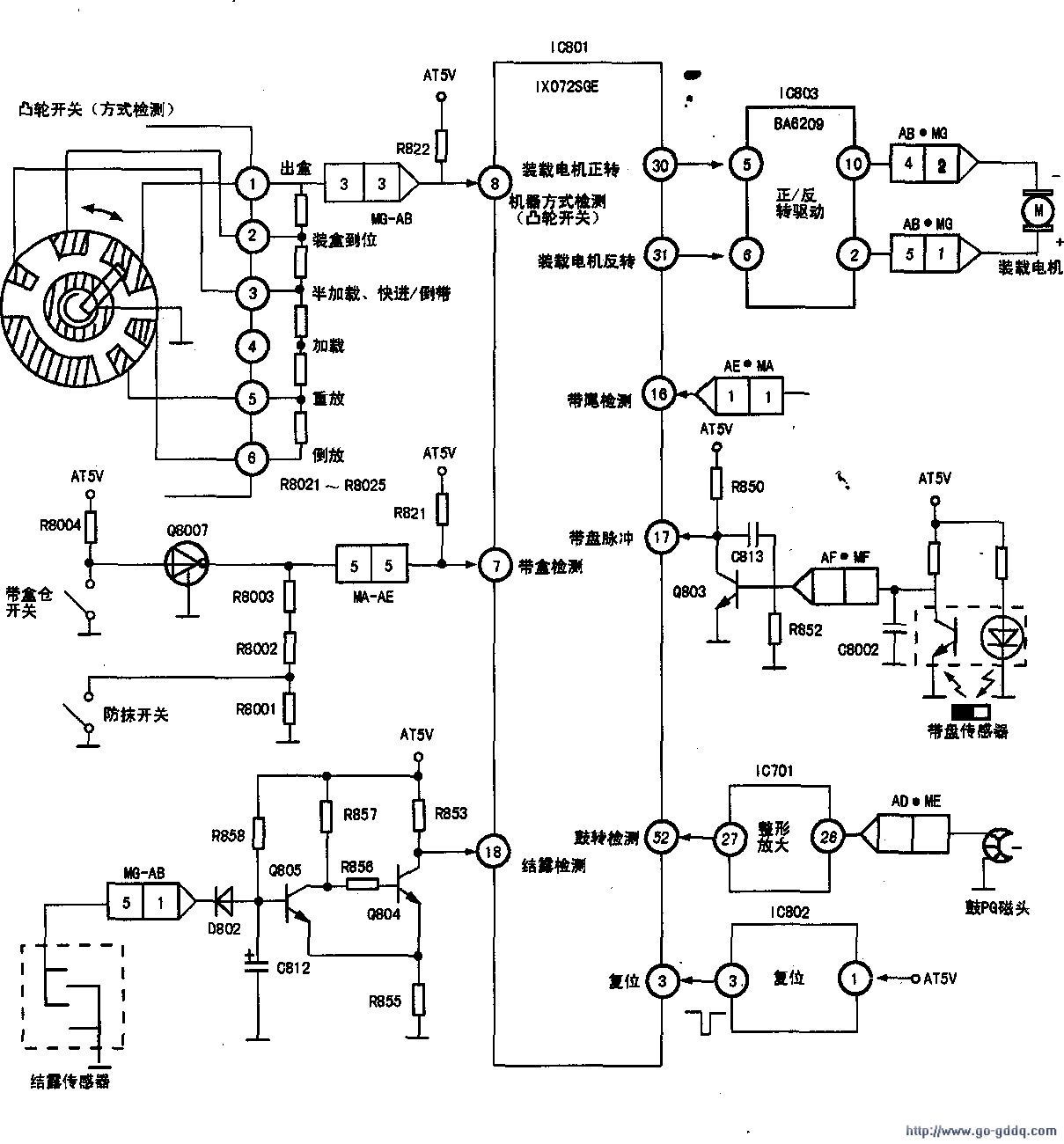

根据故障现象分析，该机磁带盒进入不顺畅应该是由于磁带盒仓开关或机械方式检测开关（又称凸轮开关）接触不良引起的，下图是与之有关的系统控制部分的电路图，现将其工作原理简述如下。

　　机器在未装磁带时，带盒仓开关（位置在盒仓右侧）处于闭合状态，三极管Q8007截止，由R821、R8003和R8002对+5V分压（R8001已被防误抹开关短路）得到的1.4V电压被加至CPU（IC801）⑦脚。插入磁带盒后，盒仓右侧的导动齿轮将盒仓开关打开，Q8007因R8004的偏置作用而饱和导通，IC801⑦脚电压由1.4V变为0V，CPU检测到这一电平变化后控制机芯实施装盒动作，其控制电压由30脚输出，经IC803（BA6209）放大后驱动装载电机正向旋转，通过传动机构使磁带盒入仓。

　　磁带盒到位后，带盒仓开关又被导动齿轮压合，Q8007再次截止。此时，IC801⑦脚电压由低电平（0V）变为高电平（若磁带盒上的防误抹片被拆掉，则防误抹开关闭合，IC801⑦脚电压为1.4V，此种情况下机器将不执行录像操作，反之，防误抹开关断开，⑦脚电压为2.4V，可以录像）。

　　另外，在装盒过程中，装载电机还通过凸轮轴带动方式检测开关一起旋转，IC801⑧脚也由未装磁带盒时的低电平（此时方式开关旋转动片与其①脚定片接触，将IC801⑧脚短路到地）变为装盒后的高电平（此时方式开关动片与②脚定片相接触，IC801⑧脚电压为1V，由R822和R8021分压而来，CPU根据其⑦、⑧脚电平的变化，可判断磁带盒已经装载到位，于是停止输出驱动控制电压，电机停转；同时，装载电机的传动机构与装盒蜗轮轴脱离，录像机装盒动作全部结束。

　　从以上动作过程不难看出，盒仓和方式检测任何一只开关接触不良都会造成本问题中所述的故障现象。一般来说，盒仓开关不良常有以下几种表现：

　　1.插入磁带后加载电机不旋转、不能人盒；2.磁带进入后立即退出；3.磁带刚退出又自动进入。

　　方式开关不良除有上述表现外，还会自动关闭机器电源，甚至在不插入磁带盒的情况下一开机就关闭电源。根据这一特点，再通过测量IC801⑦、⑧两脚的电平变化，即可准确判断故障所在。

　　目前，录像机配件已很难购得，所以在确定故障开关后只能拆下进行修复。对盒仓开关而言，只需向其内部注入高效复合剂进行清洗即可修复。而方式检测开关则必须全部拆开，先用牙膏对动片和定片进行研磨，除去油渍或锈斑后，再用复合剂反复清洗，并校正动片位置，使其与定片接触良好。

　　需要指出的是，由于录像机机芯结构非常复杂，特别是安装方式检测开关还存在一个机械定位的问题，所以若不熟悉机器的工作原理不要轻易对其进行维修，否则会造成机器完全不能工作。

　　夏普B-79D录像机的机械机芯部分与以前常见的夏普VC-A62DT机芯完全相同，可参考相关资料进行拆卸、安装。表1、表2是相关的测试资料。
