夏普C-1820CK彩电彩色图像中的红色画面变成紫红色,而字符为鲜艳的红色
来源:本站整理  作者:佚名  2010-11-25 10:56:42



  此机配三森P3301EC遥控系统,解码块为IX0304CE。故障为彩色图像中的红色画面变成紫红色,而字符为鲜艳的红色。关掉彩色,白平衡纯正。测解码块各脚电压基本正常,同时图像的亮度、对比度、清晰度都很好,不知是何原因?求助贵刊选征同行高手指教解决的方法。

  根据故障现象分析,该机红色画面变成紫红色的原因应是其色调调整电路工作异常所致。

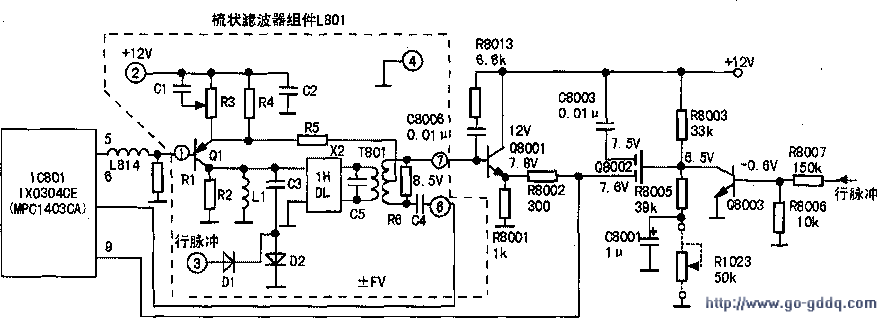

  为使用户在观看PAL,制式电视节目时也能对图像画面彩色进行冷、暖色色调的控制,夏普C-1820CK彩电在色度信号处理电路中增加了彩色色调调整电路(如下图所示),其工作原理如下:

  色度信号在IC801(IX0304CE)内部经过带通放大和。ACC控制后,从其⑤脚输出,经过梳状滤波器组件解调处理,分别产生:±FV和两个平衡调幅色差信号。其中,±FV信号从⑥脚输出被直接送回IC801⑥脚进行R-Y解调,而FU信号则从⑦脚输出送至色调调整电路,经幅度控制后再送回IC801⑨脚进行B-Y解调。

  右图是色调电路工作原理的矢量图。图中F的振幅为色饱和度,其值大小代表彩色的浓淡,F的相位角为色调,其角度大小代表彩色的冷(偏蓝)暖(偏黄),从图中可以看出,要改变中的大小只需改变Fu或FV的大小就可以了。由于FV信号存在一个逐行倒相的问题,因此从简化电路的角度考虑,利用改变FU的大小使相位角Φ发生改变最为简便,本机采用的即为这一方式。

  Fu信号经隔离放大后通过限流电阻R8002送至场效应管S极,Q8002相当于一个可变电阻,其S、D极的极间电阻可随着G极上的色调电位器R1023进行调整,因此,通过调节R1023,就能改变Q8002 S、D极的极间电阻,使FU信号得到不同程度的分流(FU信号→S极→D极→C8003→+12V(交流地),从而改变送往IC801⑨脚的FU信号幅度大小。

  另外,由于色调电位器R1023与主板上较长的连线上会感应出一定幅度的逆程行辐射干扰电压,为防止其串入色信号中造成干扰,故专门设置了由Q8003等元件组成的开关电路,在行正程扫描期间,Q8003 b极加上的是负极性的行脉冲,所以其处于截止状态,对前级电路的工作无影响;而在逆程期间,Q8003 b极所加的行脉冲变为正极性,因此饱和导通,从而将干扰信号对地短路。

  本机故障表现的是红色画面且偏紫,这说明IC801⑨脚输入的FU信号幅度太大,即Q8002对FU信号的分流不够。其原因可能有以下几点:1.Q8002 S、D极开路损坏;2.C8003容量减小或开路;3.R8003阻值变大或开路;4.Q8003击穿。

  一般通过检查即可确定故障原因所在。
