北京牌2129型彩电,开机后光栅行幅左右缩小约6/cm。屏幕中间有10cm宽的重合折叠带且有行频尖叫声
来源:本站整理  作者:佚名  2010-12-05 08:43:07

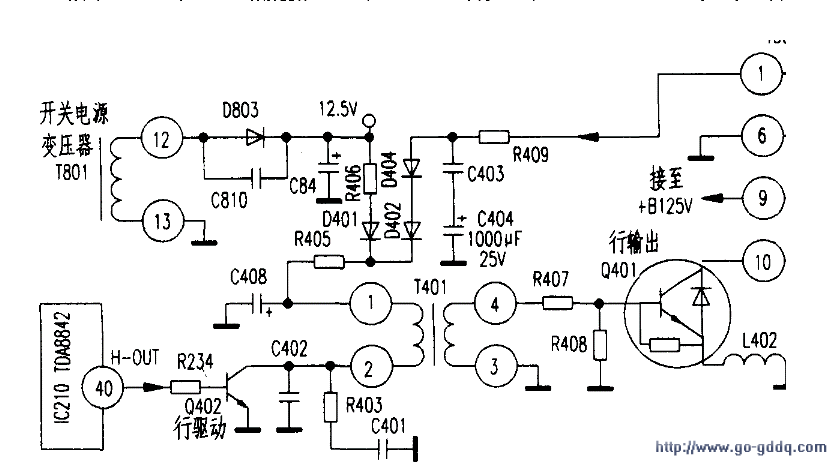

  如上图所示,从故障现象看,此故障在开关电源或行电路。测主电源+B端为125V正常,测行驱管Q402 c极电压为6V左右(正常值为12V)。该机行驱动供电电路如下图所示。行驱动有两路供电,一路由开关电源变压器T801(12)脚输出脉冲电压,经D803整流、C811滤波后再经D401等送入。在启动时暂时为行驱动电路供电,启动完毕后,改为从行变T444(1)脚供电。用示波器观测行驱动供电电路相关各点波形。发现C404正极处有较大幅度的行脉冲,明显异常,拆下C404检测,发现其内部接触不良。将其更换后故障排除。

  小结:当C404失效后。D404整流后的直流电压会携带行脉冲给行驱动电路供电,致使行驱动和行输出两级工作异常而出现此故障。
