据用户反映，该机半年内曾屡次击穿行管。每次损坏前会昕到机内有“叭叭”打火放电声。而后呈现三无。

　　由每次损坏前能听到机内有高压打火声分析，初步判断故障在行输出电路或电源电路。经检查，行管V406（2SD2253）击穿，行限流电阻R4ll（2.7Ω）烧断。为判断故障是由行电路引起还是因主电源+B电压过高所致。首先断开主电源+B端并接入假负载（100W灯泡）试机，用万用表监视主电源+B端电压，当第一次开机时，+B端冲击电压高达200V以上，然后逐步下降。最后回落到正常值（130V）；关机后接着再开机，+B端电压冲击到170V，然后逐步回落到130V。显然第一次开机冲击电压最高。根据故障现象和测量结果判断，开关电源瞬间冲击电压过高才是造成屡损行管的根源。应重点检查开关电源电路。

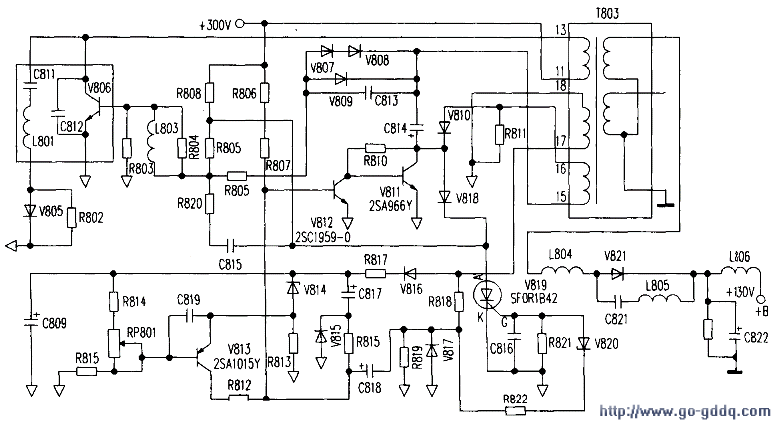

　　该机开关电源电路简图如附图所示。属于脉冲变压器耦合并联自激式开关电源。当接通电源后，整流滤波后的+300V直流电压一路通过T803（13）-（11）绕组加到开关功率管V806 c极。另一路经启动电阻R808、R809、R804加到V806 b极。

　　使V806导通。V806导通后，在T803（11）-（15）绕组形成下反馈电压，经V809、R805、R804反馈到V806 b极。使V806产生雪崩式过程而工作在开关状态。V813是稳压电路的误差比较放大管，由T803（17）-（18）绕组的感应电动势经V816整流后通过R817在滤波电容C820上生成直流取样电压，该电压经V814、R813基准及R814、RP801、R815分压取样，再经V813误差比较放大后由其c极输出。通过R812加到‘V812 b极。

　　V812和V811为稳压控制管。V812、V81l一旦导通，C814上的负压（由V810整流产生）便加到开关管V806 b极。迫使V806由饱和导通状态转换为截止状态。

　　经检查。C814的容量明显减小。当C814的容量减小后，内存势能减小，使V806 b极的负压维持时间缩短。导致V806截止时间缩短。相对使V806导通时间延长，结果造成T803感应电动势增强，于是，+B电压也跟着升高。当第二次开机时。由于C814电解液被逐渐激活，电容量略有增加使开关管V806截止时间延长，导通时间缩短，致使T803感应电动势减弱。主电源+B电压降低。

　　最终稳定在一定值上。由此可看出。C814电容容量的大小，对电源启动和稳压过程起重要作用。

　　C814电容容量越小，V806导通程度越高，+B端瞬间冲击电压越高；C814电容容量越大。V806导通率越低，+B端瞬间冲击电压越低。由于C814的安装位置距散热片较近。长期烘烤易使内部电解液挥发，致使电容容量减小。实验证明：当C814电容容量减小到30μF以下时，+B端瞬间冲击电压可高达210V以上。这样高的冲击电压必然会造成行管的瞬间击穿。当行管击穿后，致使行电流激增，继而又烧毁行限流电阻R4ll。

　　C814在图纸上标注是一只47pμF/50V电容。而实际电路板上C814由两只221μF／50V电容并联而成，一只代号为C814，另一只代号为C814A。为防止C814内部电解液再次干涸。代换时建议将两只电容改焊在电路板下面。

　　小结：通过对该机故障现象及产生原因进行分析。得出结论：该机屡损行管的原因是开机瞬间冲击电压过高所造成。而冲击电压过高的根源又是因C814电容容量减小所致。所以在发生屡损坏行管故障时应先更换C814，使开关电源故障排除后，再更换行管V806（2SD2253）和限流电阻R4ll（2.7Ω），才能使该机屡损行管故障彻底排除。
