KN9000AV功放开机后经延迟数秒可听到继电器吸合声
来源:本站整理  作者:佚名  2010-12-10 14:55:11



  观察此机开机后经延迟数秒可听到继电器吸合声。配接音箱可听到轻微的静态噪声。

  输入音乐信号。在音量开到最大时有严重失真输出。

  最初怀疑功放电路故障。开机检查中间电位0V,功率管偏置0.5V。这说明主功放电路应是正常的,故障应在前级。用示波器检测主功放信号输入端波形,果然是偶然有尖脉冲信号。可肯定是前置电路故障。

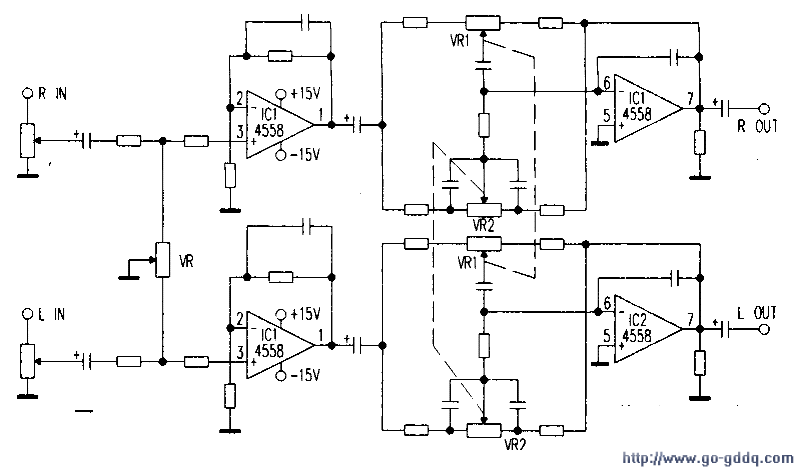

  该机前置电路如图所示。由VCD输入的音频信号经信号选择电路和音量电位器后送到图中RIN、LIN。经平衡电位器VR后左右声道信号分别进入ICl、IC2两块4558双运算放大器。4558的(5)、(6)、(7)脚与VRl、VR2及外围电阻电容构成高低音音调网络。为补偿该大器对信号进行放大。因为输出信号严重失真,应先检查两个运算放大器。常规检测方法是先查正负供电,(4)脚-15V,(8)脚+15V,再测(1)、(2)、(3)、(5)、(6)(7)脚电压。实测两个运算放大器的(7)脚电压均接近电源电压。因此判断是两个放大器都已损坏,换上两块新4558。送电测量,两运放(7)脚电压依然不对。是什么原因会造成(7)脚输出异常呢?应是(5)、(6)脚电压不对,但测量(5)、(6)脚电压却都是OV。最后检查运放外围元件。这才发现两声道高低音电位器(100kΩ)均开路性损坏,使放大器失去直流负反馈,增益过强造成上述故障。因一般电位器都是中间滑臂接触不良,没想到会全部开路。因而造成这种较为特殊的故障现象。
