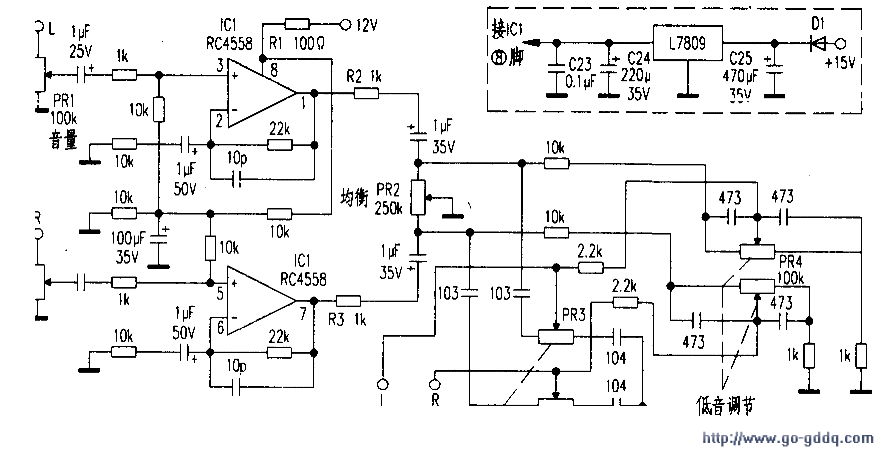

打开放大器外壳，内部电路设计和元件布蜀比较整齐。前置放大由一块JRC4558担任。由PRl、PR2、PR3分别构成音量、左右均衡和高低音调节电路（见上图）功放电路由一块原装的东芝TA7240AP和一块国产的D7240AP组成两声道BTL电路，和商家所说的两块原装TA7240AP有些出入。通过试听，正是由D7240AP组成的右声道声音极小，于是怀疑D7240AP质量不佳，换用。一块原装的TA7240AP后，故障依旧。

　　重新输入CD音乐信号，用自制的音频信号检拾器在前置放大ICl的信号输入端（3）脚和（5）脚试听（参见上图），左右声道均正常。在输出端（1）脚、（7）脚试听也正常，但在R3后端声音细小。

　　同时焊下R2、R3对比检测。R2为lkΩ，R3为75kΩ。分析是被前维修人员错将75kΩ电阻焊在R3位置上。将R3换为1/2W lkΩ电阻后，右声道声音恢复正常。但还有轻微的自激声。

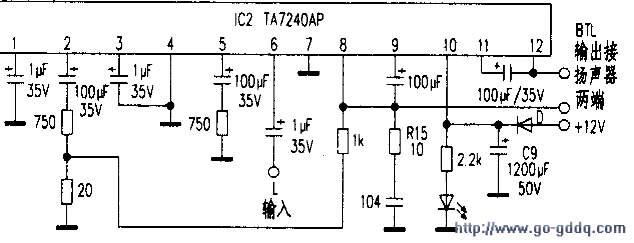

　　再次输入FM音乐信号，自激声音加重，分析功放电路还存在问题。仔细分析功放电路。见中图。检测相关元件，并未发现异常。因手中没有TA7240AP的详尽资料。不敢断定电路设计是否存在问题。

　　一次偶然机会，在汽车音响杂志上查得TA7240AP应用实例。

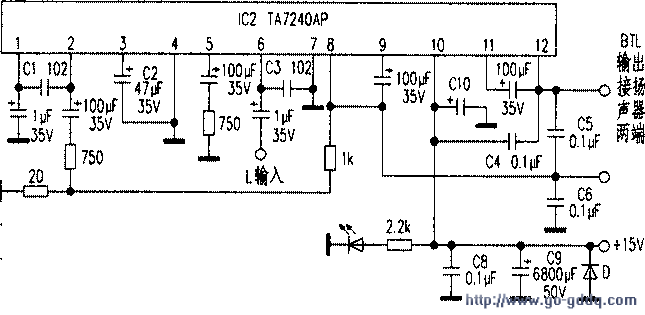

　　见下图。在原电路的基础上增加了Cl（1000pF）、C3（1000pF）、C4（0.1μF）、C10（47μF），去掉功放输出端消振网络中的10Ω电阻R15，并将（3）脚的退耦电容换为47μF后通电试机，无论输入CD信号还是FM音乐信号，放大器均能正常工作。
