例1：主音箱左声道输出正常，右声道扬声器没有声音，而且超低音扬声器也没有声音。

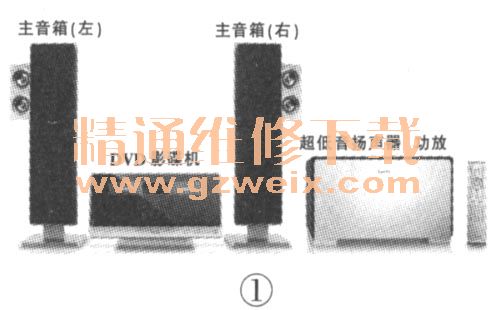

分析检修：飞利浦MCD988是一款微型影院，分别由DVD影碟机、功放、主音箱和超低音扬声器组合构成，支持DTS Digital环绕与Dolby Digital环绕，杜比虚拟扬声器能够流畅地放送出高品质声音，可以从双扬声器系统营造出层次丰富和遍布整个房间的逼真完美的环绕声效果。该音响结构示意图见图1。
主音箱左声道输出正常，说明开关稳压电源电路、MCU控制电路及DVD影碟机信号处理电路基本正常，右声道扬声器没有声音，而且超低音扬声器也没有声音，初步判断故障可能出现在音频功放电路上。

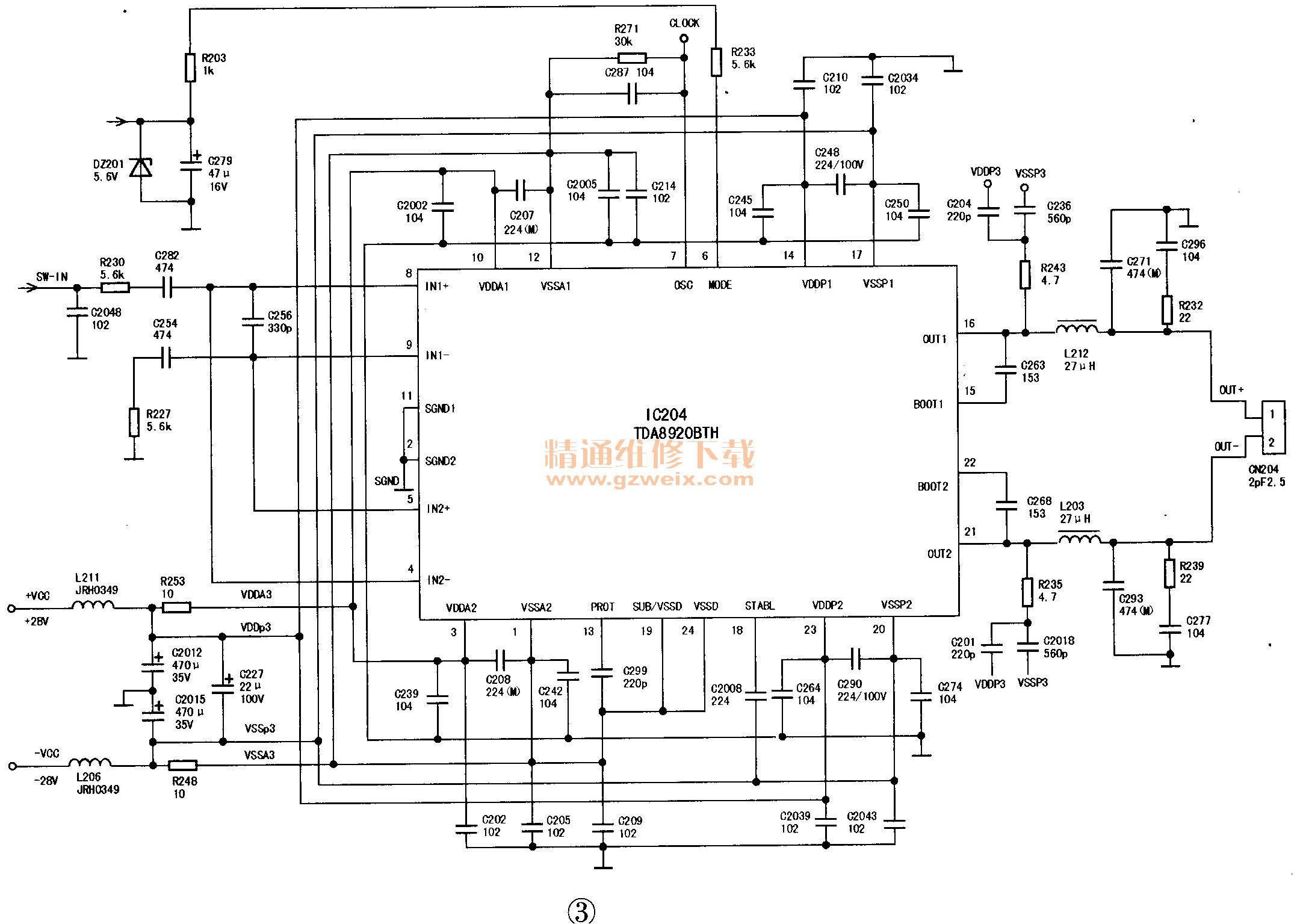

拆开功放外壳，首先对内部电路进行目测检查，未发现有明显烧坏的元件，电路板上有两个音频功放电路，IC203（TDA8920BTH）负责主音箱左右声道音频信号放大，相关电路见图2。IC204（TDA8920BTH ）负责超低音音频信号放大，相关电路见图3。TDA8920BTH是飞利浦公司旗下的一款高效率D类数字音频功放集成电路，采用HSOP24扁平双列封装，具有很低的功耗、静态电流和十分完善的保护。引脚功能见表1。
首先用500型万用表电压挡测量主音箱功放集成IC203的供电脚电压，该功放电路采用两组正负电源供电，③、⑩、14、23脚电压为＋28V，① 、12、17、20脚电压为-28V，供电电压正常。接着用数字示波器检测音频信号的波形，⑧、⑨脚左声道音频信号输入波形正常，16脚左声道输出波形也正常，而测④、⑤脚右声道音频信号却没有信号输入，继续向④脚外围检测，测得电阻R226（5.6kΩ）一端有输入波形，而另一端却没有波形，经检查，发现R226已经虚焊，右声道音频信号无法输入放大，从而导致右声道扬声器没有声音。重新焊接R226，通电试机，右声道扬声器恢复正常。
由于超低音扬声器仍然没有声音，接着检测超低音功放电路，测量IC204的供电脚电压，③、⑩、14、23脚电压为＋15V，①、12、17、20脚电压为-13V，正负电源电压应为＋28V和-28V，电压明显偏低，断电后测量IC204各引脚在路对地正反向电阻，①、③、⑩、12、14、17、20、23脚的对地正反向电阻比正常值均偏小，21、22脚正反向电阻为0Ω，怀疑该集成电路可能已损坏，换用新的IC204（TDA8920BTH）后，开机一切正常，故障排除。
