此机一般在晚上出现马赛克，但新机顶盒收看却正常，由于老机顶盒抗电源干扰性能较差，估计可能为系统内有漏电现象导致老机顶盒无法正常收看。经查看保留的几套模拟信号未发现有电源干扰，也未发现有类似亮点的其他干扰，再检测信号电平和信号波形均正常。直接用该小区进网线的信号测试，发现老机顶盒仍然出现马赛克现象，说明故障可能在干线或进网线上。用电缆测试仪检查进网线也未发现异常。最后只剩下对干线的检查了。

　　考虑到一般晚上出故障可能是供电有同题，用万用表测试安昌路干放输入电压只有34V左右（一般应在35V以上）。在晚上用电高峰时，电压肯定还会降，而电压太低就会使放大器的稳压电源滤波不良。纹波变大，对信号就会产生干扰。由于该干扰不是很强。而老机顶盒却适应不了，出现马赛克。再到光站集中供电处测电压为62V属正常。可能是光站到安昌路这一段-12干线电缆有问题，或者接头锈蚀有接触不良的现象。将电缆接头重做。并用电缆测试仪检查未发现电缆有问题，再测到安昌路干线的芯线电流为1.7A属正常（供一个干放和一个支放），然后取下该干线电缆，将安昌路一端的芯线与外层屏蔽层短路，在光站用万用表测这段电缆的芯线和外层的回路电阻约为10Ω（实测新-12电缆回路电阻为2.1Ω／100m.芯线电阻为0.31Ω／lOOm.外层屏蔽层电阻为1.8Ω／100m），由于电缆老化的原因，这段300m的-12电缆电阻基本正常。而在测该光站所带的另一条干线（通安巷干线）时发现，该干线第一个干放的输入电压更低只有32V，测其芯线电流为3.8A（带2个干放、2个支放）属正常。

　　测回路电阻为lOΩ（电缆也长约300m），用电缆测试仪检查也未发现异常。但为什么电就是供不过去呢？ 另外发现一个现象，就是在取掉通安巷干线的供电保险时，安昌路千放的输入电压会升到52V左右，而光站集中供电处的电压未变。

　　到安昌路干线的芯线、屏蔽层电阻均未变化。为什么安昌路干放的输入电压却会变化呢？两干线一处在光站处（并联供电、分配信号）有联系，另一处就只有大地了。另外发现在接安昌路干线电缆时。屏蔽层与光站外壳有打火现象（此时电缆芯线为悬空状态，通安巷已恢复供电），而且其电流还有2A左右，估计干线上有漏电现象。但对干线检查后并未发现漏电现象。用万用表测光站外壳与地箱外面的另一处地之间的电压有24V左右（在接地良好的情况下不应有电压差），关掉集中供电时发现该电压消失。

　　说明这个电压是由于本干支系统内产生的。通过这些情况分析判断应该是南站光站处接地不良，引起电流通过芯线、干放、再经过屏蔽层回到集中供电，由于屏蔽层的电阻较大（300m约为9Ω），电流流过会产生较大的压降，造成干放输入电压降低很多。

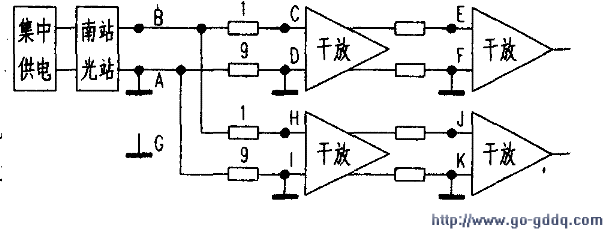

　　在接地良好的情况下，地阻与两干线屏蔽层并联形成更小的并联电阻，集中供电通过芯线和并联电阻对干放供电。电流大部分通过大地流回到集中供电，屏蔽层只有少部分电流流过。由于通安巷干放和安昌路干放均是接地良好的，在取下通安巷干线的保险时。相当于流过通安巷干线屏蔽层电阻与安昌路干线屏蔽层电阻形成的并联电阻上的电流减小，由此产生的压降也减小，因此安昌路千放的输入电压就上升了。为验证分析结果，笔者找了一段-9电缆芯线一端接光站外壳，另一端接一处地下水管（测其电流约为5A），再测光站外壳对地电压已为OV。然后到安昌路干放处测输入电压为60V，再测通安巷干放输入电压为58V，都已经恢复正常。说明故障的确是光站处接地不好，电流在电缆屏蔽层产生很大的压降。导致干入输入电压太低造成的故障。重新对光站接地处理后故障排除。　　为分析方便将南站光站干支线图简化为附图。
