浅谈数字电视基础知识(中)
来源:本站整理  作者:佚名  2012-11-09 09:58:32

(2)量化噪声是在量化过程中产生的,为了减小量化噪声,可增加量化电平的数目,减小量化间隔。模拟信号数字化的最后一步是编码,编码就是把取样、量化后的离散脉冲信号按照一定的对应关系转换成一系列数字编码脉冲的过程。量化后的离散脉冲电平是用十进制表示的,必须变换成二进制量化电平。即把信号波形变为一组一组的电脉冲(每个脉冲只有两个电平,即0 和 1)。

4.数字信号的主要参数

数字信号的主要参数如下。

(1)       传送速率

数字信号是以二进制的 0 和 1 表示的,一位二进制数字称为一个比特(bit),或者码元。数据就是按照一定的节拍一位一位地传输,这个节拍通常称为时钟信号。二进制数字出现的频率即为单位时间内传送二进制数字的位数,称为传送速率(用 bit/s、b/s 表示)。传送速率有码元速率和信息速率。



码元速率指每秒传送的码元个数。信息速率指每秒传送的信息单位数,单位为比特/秒(bit/s)。



(2)带宽利用率

它是指单位带宽内所能实现的传送能力,单位为bit/s/Hz。

(3)误码、误码率和比特差错率

发送端与接收端的信息互为否认时,这种收、发码不一致的情况称为误码。误码率是指码元或符号被传错的概率。比特差错率是用来衡量数字系统正确传送信号的可靠程度,指二进制码元被传错的概率。

(4)抖动性能

抖动是数字信号在传输过程中的一种瞬时不稳定现象。它是数字信号在各瞬间对于标准时间位置的偏差。



5.数字电视信号的调制

数字电视信号在传送过程中,需要把视频基带信号调制到一定的载波上,将载波送入信道去传输。数字电视信号的调制就是用数字基带信号去调制射频正弦波振荡器的参数(如振幅、频率和相位)。常用的调制方式主要有:QPSK(四相移相键控)调制、QAM(正交幅度)调制等。



(1)QPSK 调制器

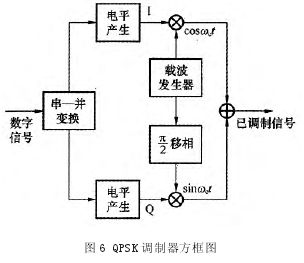

QPSK 调制称为四相移相键控调制,Q 代表正交,PSK 代表二相调制。在介绍 QPSK 调制器工作原理之前,先介绍PSK 调 制 原理。图 5 为二相 制 PSK 调制器方框图,数 字 信 号 0输入时开关K 接 a,输出相位为 0 的载波。数字信号 1 输入时开关 K 接 b,输出相位为π 的载波。实现了移相键控。QPSK 调制可以看成是两个 PSK 调制器的组合。图 6 为 QPSK 调制器原理方框图。输入的串行二进制数码序列经串并变换,分成两路速率减半的数码序列,两个序列中对应码元组成一个比特码元,分别经电平发生器产生双极性电平信号 I(t)与 Q(t)。I(t)对载波 cos2πfct 进行调制,得到同相分量 I(t)cos2πfct 正交分量 Q(t)对经过π/2 移相的载波 sin2πfct 进行调制,得到正交分量 Q(t)sin2πfct。两信号经合成器相加,得到 QPSK 信号。



(2)QAM 调制原理

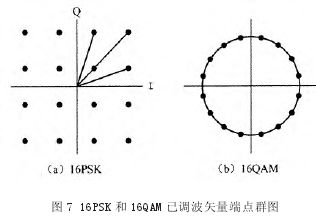

正交幅度调制(QAM)是幅度调制和相位调制的结合。它使用两个正交的载波。图 7 为 16PSK 和 16QAM 已调波矢量端点群图。横轴为同相轴 I,纵轴为正交轴 Q,各码元在该平面上的位置分布称为星座图。由图可知16QAM 和 16 个已调矢量端点已不在一个圆上,码元之间距离较远。



把图 7(a)坐标圆点与各矢量端点连接,可看出各已调波矢量不仅可能是幅度(距原点的距离)不同,还可能是相位(码元与原点的连线和同相轴之间的夹角)有区别。可以看出 QAM 调制方式的载波属既调幅又调相。正交幅度调制常用的有 16QAM、32QAM、64QAM 等。



[1] [2]  下一页
