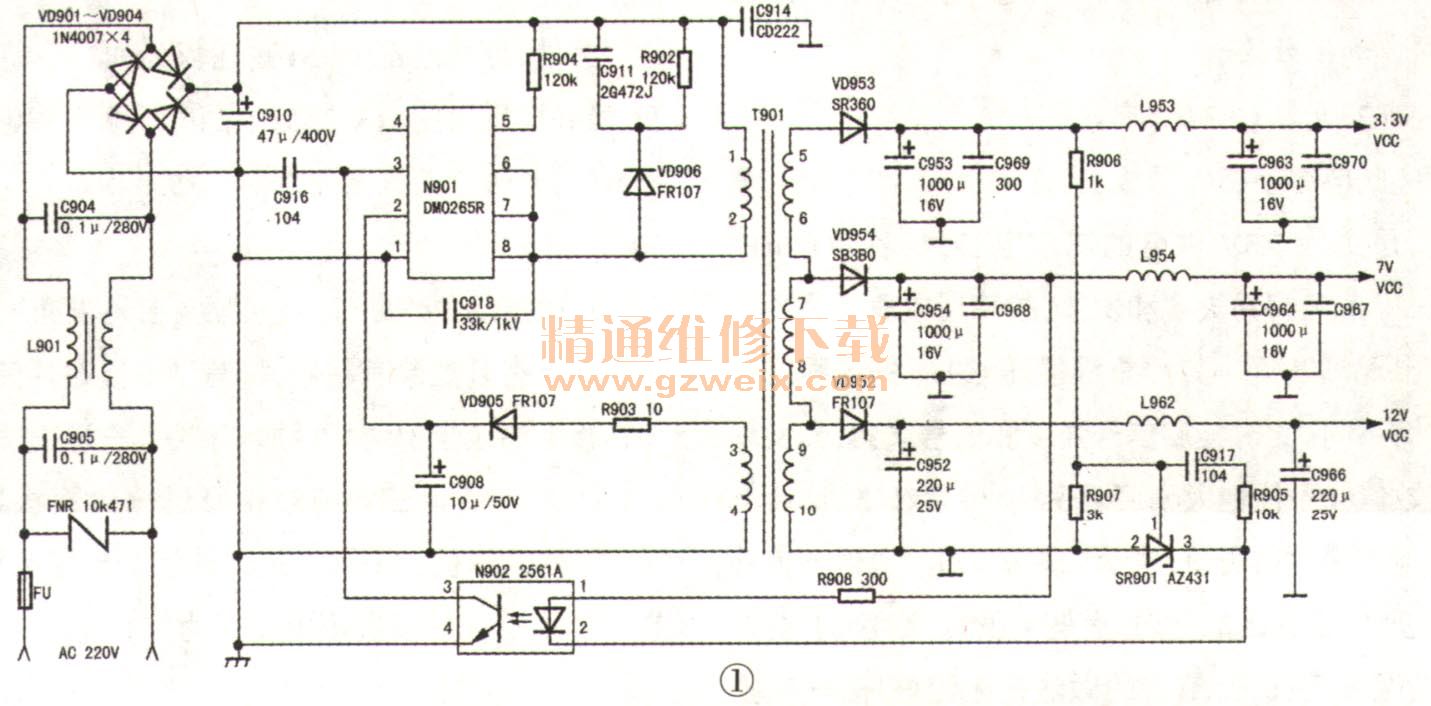

康佳SDC950型数字电视机顶盒开关电源实绘电路如图1所示（C969原板标注为电容，实际安装的是一只电阻）。开关电源电路N901（DM0265R）集成了PWM控制器、功率管及驱动、高压启动、稳压控制、保护等电路，①脚接地，②脚为工作电源输入端，③脚为输出电压反馈输入端，④脚为芯片内部功率管极限电流调整端（此机未用），⑤脚为启动电压输入端，⑥～⑧脚为芯片内部开关管漏极。

    1．工作原理
    AC220V交流电经整流滤波后产生310V直流电压，一路经开关变压器T901的①一②绕组加到N901的⑥试珍脚，为N901内部开关管提供高压；另一路经R904加到N901⑤脚，通过芯片内部启动电路对②脚外接的电容C908充电，当②脚电压达到12V启动闭值时，芯片内部功率管开始工作，同时内部电路关闭启动电源；T901的③一④绕组产生的高频电压经VD905整流、C908滤波后加到IC901②脚，为芯片提供工作电源。开关电路工作后，T901次级产生的各路电压经整流滤波后为主板提供3.3V、7V、12V三种工作电压。
    SR901、N902及周边元件组成稳压反馈电路，对3.3V输出电压进行取样后反馈到N901③脚，由芯片内部电路调整开关管的导通时间以保持输出电压的稳定。正常工作时，实测②脚电压为8.8V。当某种原因导致②脚电压低于8V或高于19V时，芯片将进入欠压／超压保护状态，整机不工作。
    2．常见故障维修
   （1）主滤波电容C910失容。
    当C910完全失容时，开机无任何反应，整机不工作。此时测C910两端电压仅为210V；未完全失容时，有些机顶盒会出现间歇性工作或图像上有马赛克。实修发现，C910失容后其外观并无明显异常，建议代换判断。
    提示：电源芯片DM0256R功率偏小，发热严重，且无散热片，芯片附近的电路板大多已经烘烤变色，易导致引脚开焊或出现裂纹，从而使电源不能正常工作。笔者的做法是在⑥～⑧珍脚上大面积搪锡，以加强散热。
   （2）电容C934失容。
    此电容不在电源板上，在主板上，图1中未画出，是主板3.3V供电的滤波电容，标称1000μF/6.3V。此电容易失容和发热，故障现象表现为画面上出现马赛克，其严重程度随C934失容程度不同而不同。此时检测信号强度和信号质量，会发现其数值会不停地大幅度跳变（正常情况下，这两个指标是相对稳定的，波动范围很小）。值得一提的是，此电容在出故障时，有些会发热、鼓包，有些外观、温度无异常，笔者的做法是无论好坏，一概换新。
    另外，原机所配C934耐压仅为6.3V，有些偏低，最好换用耐压16V或以上的高质量电解电容。
   （3）开机后面板显示“CA"，电源指示灯亮，电视机无图、无声。
    从故障现象判断，应是机顶盒自检未通过。该机主板上有几处涂有粘胶，覆盖了一些贴片元件。将主板上的胶全部清除后加电试机，一切正常。
    另外，笔者三年前曾检修过一台面板显示“CA”的故障机，采用上述方法清洗电路板后无效。当用手指触摸主板上位号为Y3晶振的一脚再开机时，机顶盒恢复正常，并且只要不关机，机顶盒可以长时间工作。一旦关机，便会故障重现。本以为是晶振故障，换新晶振无效，判断故障应是谐振电容或电路参数改变导致晶振Y3不起振所致。笔者在晶振一脚焊接了一条软导线，另一端焊接一个铜片，并用胶粘在机顶盒的电源开关上，数＋次试验，机顶盒均可正常工作。此法虽然可行，但考虑到多次按压开关易将连接线折断，于是改用下述方法：去掉上述软导线一端连接的铜片，将软导线在电源开关变压器上缠绕一圈后用胶固定，开机试验，一切正常。到目前为止，已正常使用三年有余。该例虽为特例，但其方法可供处理相似故障时参考。
