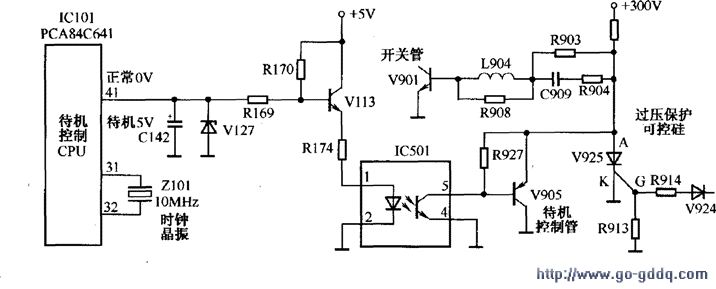

测B+端电压，开机瞬间有25V电压，随即马上又降为OV;但全机断电后，仪表又指示有35V电压。既然在开机瞬间B+电压能有25V，说明开关电源的启动电路和振荡电路均能正常工作。由于B+电压不是超高；估计稳压环节基本工作正常。再抓住另一个故障特征分析：断电后，B+电压又出现且有35V，比开机瞬间还高些。这说明在开机以后有B+电压产生，但有一个原因（故障）使开关电源不能继续正常工作，结果又降为oV:关机断电后，这个原因就会因关机断电而自行消失，结果储存在+300V滤波电容内的电荷又会使开关电源重新工作，反映在仪表上有35V电压。这个原因会是什么呢？查阅该机电路原理图，开关电源是仿东芝X56P机心电源，在开关电源中，设计有超压保护电路，如图所示。

　　故障状态下，检测可控硅V925的阳极电压，发现只有0.7V，而正常时应该为15V左右，说明V925已经动作保护。断电后，检测V925的A、K极之间在路正反向电阻均很大，说明V925自身没有短路损坏。又用一段导线焊接连通V925的G、K极引脚，人为短路G、K极，使V925不再动作。在B+接上灯泡假负载，打开电源开关，检测V925的阳极还是0.7V，仔细研究开关电源电路图，得知该机的CPU停机控制电路的控制端，也是安在V925的阳极端的，难怪V925的电压如此降低，这样查找故障范围相应转移到了CPU的待机电路。 CPU的（41）脚为待机控制端。正常情况下，CPU接收到待机指令后，经内部电路处理，（41）脚电压由OV低电平转变为5V高电平，使待机光电耦合器IC501的（1）～（2）脚内的发光二极管获得工作电压而发光，IC501的（4）～（5）脚内的光电三极管导通，又使（5）脚外围的待机控制管V905获得正向偏置电压而导通饱和。由于V905的e极与V925的A极是相同电位，当然也会引起C909放电，C909的放电使电源开关管V901迅速截止。

　　根据以上分析，直接检测CPU的（41）脚电压果然是5V，这样看来，故障原因是CPU在执行待机指令。但按动电视机面板和遥控器上的“待机／开机”键，均无任何反应，按动其他功能键也均无效。检测CPU的（42）脚供电源端电压为5V，正常，再检测（33）脚复位端电压为5V，人为瞬间对地短接一下，故障依旧，可以排除复位电路故障的可能性；面板按键矩阵有按键漏电短路时，常见故障现象为屏幕有某种相应指示符号不变化，因此也排除该项故障的可能性。由此，只剩下CPU的（31）脚与（32）脚外围的时钟晶振2101是怀疑对象了。检测（31）脚工作电压为2.27V，（32）脚电压为2.43V，基本与图标电压2.4V相同，从电压检测数据看不出有何异常，看来只有通过试换来判断晶振是否失效。由于手头无10MHz晶振，试用色副载波振荡4.43MHz晶振代换后，假负载灯泡发亮，B+电压恢复正常的+113V稳定不变。接入行负载，图像和伴音均恢复正常，面板控制也能正常操作，但遥控各键操作均无效，分析判断是CPU时钟晶振代换元件的频率4.43MHz低于规定的10MHz之故。购买一只相同参数的晶振更换后，故障排除。
