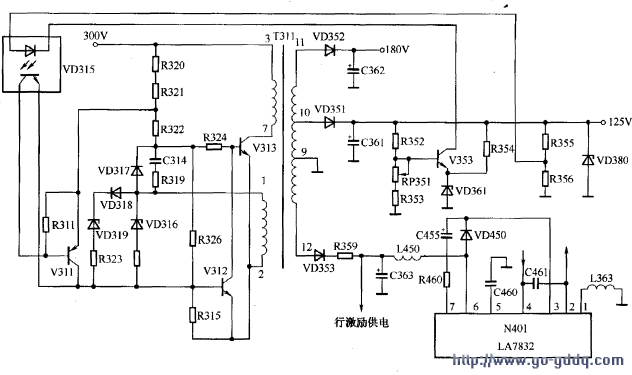

打丌机盖，发现机心为三洋83PG，为便于分析，绘出有关电路如图所示。

　　测电源输出的125V、180V电压正常，由于机器表现为“三无”，说明行扫描电路未工作。测行推动管Q430集电极无供电电压，顺路检查，发现限流电阻R359烧断，用一只3.3Ω电阻更换后，通电试机，测24V电压输出正常，但出现水平一条亮线故障。检查场输出N401（LA7832）（6）脚有24V供电电压，估计场输出块损坏，更换后试机，正常。但第2天开机不到2h又出现“三无”。测电源各路电压均无输出，最后查出180V滤波电容C362击穿短路，用一只22μF/250V电容更换后，出现水平一条亮线故障，估计还是场输出块损坏，更换LA7832后，机器恢复正常。由于场输出块LA7832已损坏了两次，所以其损坏必另有原因。

　　关于屡损场输出块，一般认为是场输出自举升压电容、消振电容漏电失容等原因造成的。

　　为此，将该机的升压电容C455（35V/220μF）、消振电容C451（2200pF）全部更换，并拆　　下L450，将万用表电流挡串接在电路中，通电并检测场输出电流，发现场输出电流为190mA左右且十分稳定，正常。但试机不到2h，突然又出现水平一条亮线故障，看来，场输出块肯定损坏无疑。经检查果然如此，但这次180V滤波电容C362并未损坏。由此说明，场输出块损坏既不和180V滤波电容存在因果关系，也不是自举升压电容C455、消振电容C451损坏引起的。后经仔细查找，发现开关变压器T311的（10）脚的一圈有轻微的开焊，补焊后，不再出现故障。

  　提示与引导  开关变压器T311的（10）脚轻微开焊为什么会造成屡损场输出块呢？

　　分析如下：在开关管截止期间，T311的（10）脚感应的脉冲电压经VD351整流、C361滤波，产生125V电压供行输出电路使用。当T311的（10）脚轻微开焊后，就会造成C361两端的电压降低，经开关电源稳压控制电路V353、VD315、V311、V312等控制，使开关变压器的各脚脉冲电压均升高：

　　（1）T311的（11）脚脉冲电压“瞬间”升高，经VD352整流、C362滤波后的直流电压升高。这对滤波电容C362和视频输出电路是一个考验，并最先造成C362击穿。

　　（2）T311的（10）脚脉冲电压“瞬间”升高，由于在此“瞬间”该脚开裂，经VD351整流、C361滤波后的直流电压并没有升高，而是降低了。

　　（3）T311的（12）脚脉冲电压“瞬间”升高，经VD353整流、C363滤波后的直流电压升高，当该“瞬间”的高电压超过LA7832的极限电压时，就会造成场输出块过压损坏。

　　从以上分析可知，该机是由于场输出供电电压瞬间升高造成屡损场输出块，由于在场输出供电电压瞬间升高造成屡损场输出块，由于在场输出块损坏前，场输出块电流、电压，波形将正常，光栅和图像也没有异常反应，增大了分析和判断的难度，致使维修走了不少弯路。

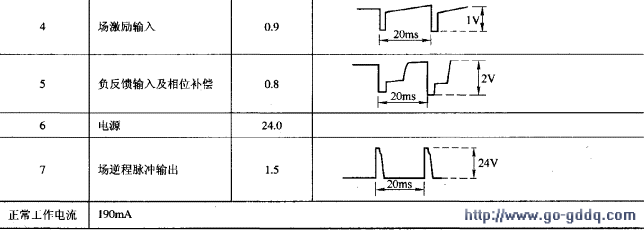

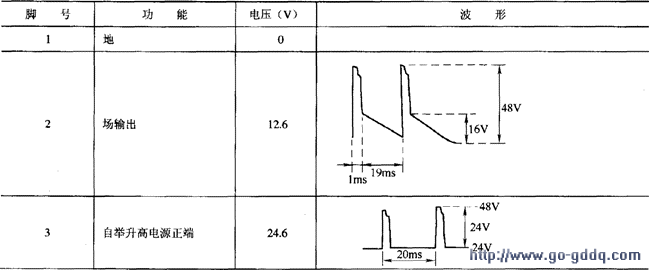

　　为了便于维修时需要，下面给出该机场输出块LA7832的正常工作电流、电压和波形，如下表所示。

　　最后，再说明一点，就是关于自举升压电容失容、漏电所带来的后果，通过测试场输出端（LA7832的（2）脚）波形会发现，当自举升压电容失容、漏电后，场输出端波形发生了畸变，如下图所示。

　　从下图可以看出：在场逆程的前半程，逆程反峰电压升高，在逆程的后半程波形下跳，且逆程时间变长。

　　不难分析，由于反峰电压过高会击穿场输出块，同时因逆程时间增加，也会增大场输出块的功耗，导致场输出块过热损坏。另外，因场逆程后半程的大幅度下跳，还会使这段时间内显像管达不到截止电平，对应在屏幕的上半部就产生了回扫线，加之场逆程时间的延长，在图像的顶端会产生上卷边现象。这就是场自举升压电容失容、漏电所带来的后果，这和场输出块因供电电压升高而造成的过压损坏有着很大的不同。
