牡丹54G1P-G彩电场扫描电路工作原理
来源:本站整理  作者:佚名  2011-01-06 09:05:57

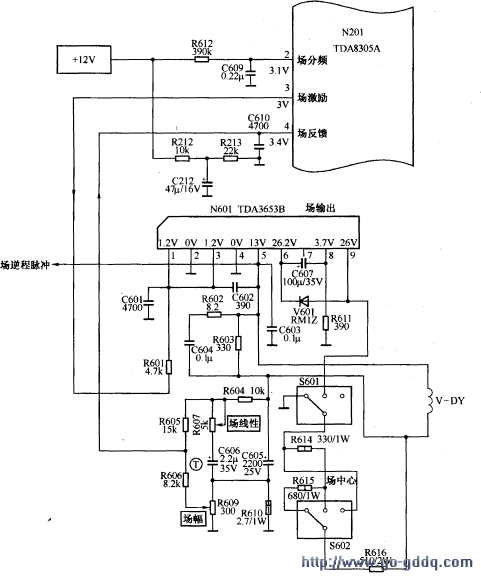

  场扫描电路如下图所示。

  (1)场扫描小信号处理电路

  TDA8305A内的场扫描小信号电路包括触发分频、场锯齿波形成和激励等电路。场扫描信号是通过分频器将行振荡频率分频得来的。在无信号的时候,场分频器由TDA8305A的(22)脚的符合门检波信号控制,分频数固定在625,使场幅保持不变,不受外界杂波的影响。

  TDA8305A(2)脚外接的R612、C609决定场锯齿波形成的时间常数。 TDA8305A适应于50Hz/60Hz两种扫描方式,集成块会自动识别频率并进行转换,可以自动调节帧幅,接收NTSC制式时,将不会出现帧幅压缩现象。

  TDA8305A的(3)脚输出场频锯齿波去场输出电路,场输出电路的负反馈信号由  TDA8305A的(4)脚输入到场反馈电路,以改善波形,场消隐脉冲加到三电平的沙堡脉冲上由TDA8305A的输出。

    (2)场输出电路

  场输出电路由N601(TDA3653B)及外围元件组成,TDA3653B引脚功能和实测数据如下表所示。

脚号 功能 工作电压(V) 脚号 功能 工作电压(V)
1 场输入 1.2 2 0
3 场输入 1.2 7
4 0 8 反馈 3.7
5 场输出 13 9 电源 26
6 电源 26.2

  TDA8305A的(3)脚输出的场频锯齿波信号经过R601送到TDA3653B的(1)、(3)脚,由内部的驱动级进行放大,放大后的场频锯齿波脉冲信号从(5)脚输出,送入场偏转线圈。同时,偏转线圈上的场频锯齿波信号一路由R604、R605加入TDA8305A的(4)脚形成直流负反馈,以稳定场输出电路的工作点;另一路由R607(场线性电位器)、C606、C605、R609(场幅电位器)、R608同样加到TDA8305A的(4)脚,形成交流负反馈,以改善场扫描线性。

  TDA3653B采用泵电源供电,C607、V601组成了泵电源电路,在场扫描逆程期间,将供电电压提升1倍左右,以缩短场逆程时间,从而改善场扫描电路的消隐效果。
