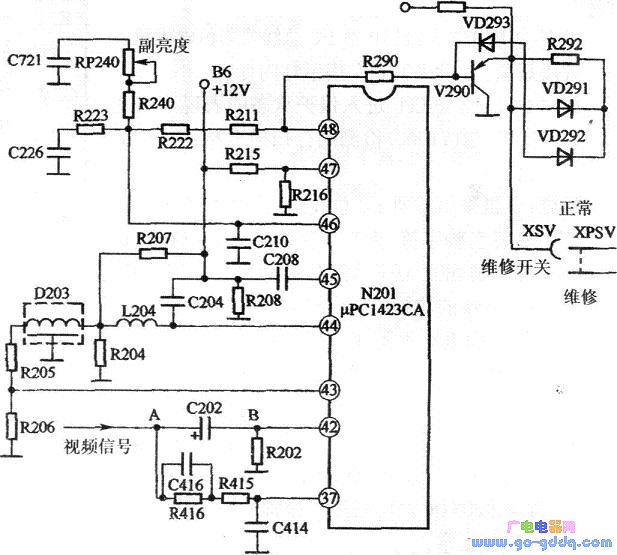

这是典型的亮度信号丢失的表现，通常是亮度信号传输电路中有开路现象。其中，维修开关接触不好的故障率很高。该机采用uPCI423CA型视频集成电路，其亮度电路如图所示。
　　
　　在视放板、主板视频集成电路附近，看不到小圆扣式的维修开关。查阅图纸该机设置有维修开关XSV，但与主板实际电路核对，实为插头XSV。观察这个插头焊接良好。
　　
　　将lμF电容跨接线接到视频集成电路μPc1423CA（43）脚视频信号输出端)和（44）脚(亮度信号输入端)，使其取代两者之间的亮度信号分离器件，试机结果故障无变化。上述两项检查说明亮度信号传输电路正常。从而否定了原来的分析。
　　
　　测量亮度通道各关键点电压。测量视频集成电路μP1423CA(48）脚(亮度信号输出端)电压为8.1V，属于截止值(正常值为6～7.2V。脱开（48）脚再测量空脚电压无变化，这说明μPC1423CA内接亮度电路截止。分别测量μPCI423CA(46）脚(亮度控制端)、（47）脚(峰值限幅端)、（45）脚(清晰度信号输入端)、（44）脚(亮度信号输入端)、（43）脚(视频信号输出端)的电压，发现（46）脚电压为7.1V。低于正常发光值(8.2V)。断开（46）脚试机出现光栅，这说明故障在（46）脚外接亮度控制电路。经查为滤波电容c210漏电。更换C210后，故障排除。
　　
　　检修提示：(1）显像管三阴极得到的R、G、B三个基色信号，是由亮度信号(图像的黑白内容)，分别与R—Y、G—Y、B-Y色差信号(图像的彩色内容)按比例相加而成的。因亮度信号频带宽(0～6MHz)且幅度大，所以由它显示而成的黑白图像清晰亮丽；而色差信号频带窄且幅度小，由它显示而成的彩色图像暗淡模糊。正常时两者结合，即将彩色点缀在清晰亮丽的黑白图像上，而形成清晰亮丽的彩色画面。当C210漏电后，会引起uPCI423CA（46）脚的亮度控制电压卜降，导致亮度集成电路内亮度放大器截止，切断亮度信号走向而出现本机故障。
　　
　　(2)一般情况下，uPCI423CA（48）脚(亮度控制端)电压低或其他原因导致的亮度通道截止，在中断亮度信号走向的同时，还会导致（48）脚的亮度信号输出电压过高，使’V290发射极电压升高，通过维修开关XSV插头使视放板上红、绿、蓝三个视放管发射极电压升高，导致红、绿、蓝三个视放管截止，从而切断基极引入色差信号走向，导致电视机不发光，即表现为“黑屏”有字符。在日常维修工作中，像本机这样导致亮度信号丢火的情况并不多见。对于采用TA两片机的其他老式机型也大致如此。
