黄山牌AH4724C型彩色电视机无光无声
来源:本站整理  作者:佚名  2010-12-20 14:50:34



  先用万用表测得行输出管BG431集电极电压为130V,正常。再测得行推动管BG430集电极电压为26V,说明行推动管BG430处于截止状态,检查行推动管BG430正常。

  用示波器检测IC201(μPC1423)(27)脚行推动脉冲输出端子,无激励信号波形,说明行振荡电路或行推动电路工作不良。黄山牌AH4724C型彩色电视机行振荡电路是由视频、色度和扫描集成电路IC201(μPC1423)(31)、(32)、(33)脚外接的晶体LB401(500kHz)及电阻电容元件与集成块内部电路组成的500kHz振荡电路,经内部32分频器后形成行振荡信号,μPC1423的(33)脚在正常时应有幅度为1.7V、频率为500kHz的正弦振荡波形,测量发现无振荡波形,说明振荡器停振。

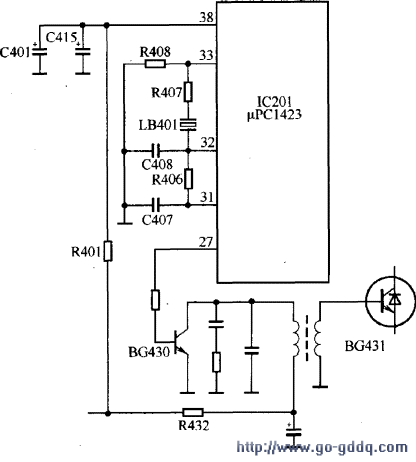

  用万用表分别测量(31)、(32)、(33)脚电压均为OV,怀疑行振荡电路供电不正常。该机行扫描电源是由开关电源输出的26V电压经限流电阻R401降压并经稳压管D401稳压为12V后加在视频、色度和扫描集成电路IC201(μPC1423)(38)脚的,如图7-14所示。测量第(38)脚电压为OV,而电阻R401另一端有26V电压,检查限流电阻R401和稳压管D401,发现R401已损坏开路,而稳压管D401反向阻值很小,说明故障是因稳压管D401反向漏电烧坏限流电阻R401,使行振荡因无工作电源而不能正常工作。更换稳压管D401和电阻R401后,故障排除。
