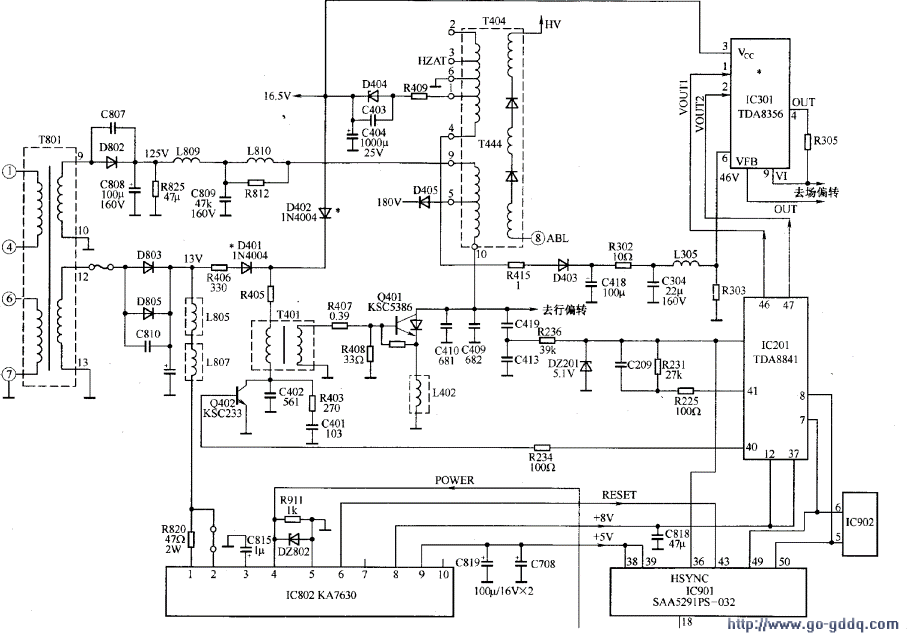

有关电路图如下图所示。

　　测开关电源输出的125V、13V电压正常，测稳压／复位集成电路IC802 （kA7630）的（9）脚为SV，正常；（8）脚电压在0～8V变化，而正常时应为稳定的8V 。 KA7630的（8）脚是可控制的8V稳压输出端，受（4）脚电平控制：当（4）脚为5V高电平时，（8）脚输出8V电压；当（4）脚为低电平时，（8）脚无输出。而KA7630的（4）脚又受CPU的POWER端（18）脚控制。

　　测量CPU的（18）脚电压也在0～5V变化，说明8V电压不稳定是由于CPU的（18）脚控制电平不稳定所致。

　　为缩小故障范围，用空心针将CPU的（18）脚悬空，然后用22kΩ的电阻搭接在KA7630的（4）脚与（9）脚之间，人为给KA 7630一个高电平信号，测TDA8841的供电端（12）、（37）脚电压为8V，行激励脉冲输出端（40）脚在通电瞬间有行激励脉冲输出（先输出倍频脉冲，再输出正常脉冲），约3s后，脉冲信号消失，再过约1s，行激励脉冲又再次出现，并不断重复上述过程。

　　怀疑行激励级电路有故障。

　　该机行激励级供电较为特殊，在行启动瞬间，开关电源输出的13V电压经R406.D401为Q402提供约为8V的启动电压；当行启动成功后，行输出级开始工作，行输出变压器①脚的行逆程脉冲经D404整流、C404滤波后得到16,5V的电压，通过D402给Q402提供正常工作电源，此时D401反偏截止。

　　根据以上分析，检查R406、 D401、R405、 D402、 D404等元件，均未发现有异常。后试着用一只RG2并联在D401两端后开机，发现荧光屏出现了光栅，同时电源指示灯也不再闪烁，将D401用RG2更换，并恢复CPU的（18）脚，将KA7630的（4）、（9）脚间搭接的电阻拆除，插上天线开机，图声均正常。试机十多分钟后关机，发现行管Q401异常发热，怀疑是行激励不足所致，开机测Q402的c极电压仅为8V左右，正常应为15V。经测量发现D402的正极电压为16.5V，而负极仅为8.5V左右，再用RG2将D402更换后，Q402的c极电压恢复正常，再次试机，行管温升正常。

　　将换下来的D401、D402进行测量，未见异常，说明管子性能已下降，已不能工作在大电流状态下。
