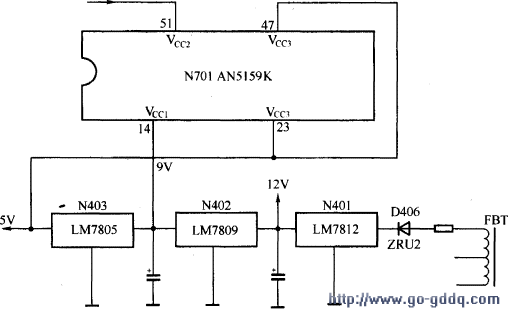

通电观察显像管灯丝发亮,检测加速极电压也正常,说明主电源和行扫描电路工作正常。再检测末级视放集成块NX01(TDA6103Q)的(7)、(8)、(9)脚电压均为196V,(1)、(2)、(3)脚输入电压都是OV,由此判断是前级RGB激励电压没有送来,使TDA6103必于截止状态。向前测量主芯片N701(AN5195K)的(15)、(16)、(17)脚R、 G、B输出电压都是OV,说明该芯片工作不正常。为便于维修,绘出有关电路如图所示。
该机主芯片AN5195K采用的电源较多,其中(14)脚VCC1是+9V,(23)和(47)脚Vcc3是+5V,这两种电压都取自行输出变压器次级,由D406整流、各自的稳压器稳压后送入。(51)脚Vcc2是行启动电源输入端,电压为6.3V,该电压取自B+(115V),由R444分压后送入。测量上述各脚电压,只有(51)脚行启动电压6,3V正常,其余(14)、(23)、(47)脚电压都是OV,检测这三脚对地电阻不为零,说明故障点在5V、9V电源电路中。继续依次检测N403(LM7805)、N402(LM7809)、N401(LM7812)各输出端电压均为OV,分析造成这一路无输出电压的最大疑点就是D406整流二极管。拆下该管检测已坏。用两只RU2型二极管同极性并联后焊入原电路,开机后一切恢复正常。
常见故障 D406损坏是长虹CN-5机心彩色电视机的一个通病。这是因为该机微处理器、通道主芯片、高频头等电路的工作电源全由D406整流提供,D406的工作电流较大。另外,该机D406采用ZRU2型二极管,它的极限参数Vrrm为600V,Im为1.OA,在这一电路中就显得势单力薄。建议遇到此类故障时,可先从检查或替换D406入手,这样可少走弯路。
