该功放上有两只大环形电源变压器。16只大功率功放管等，认真检查16只功放管和与之直耦的中小功率三极管、电阻电容一切正常。只是功放板上的印刷地线被烧断，用细导线连接后，通电试机。同时观察交流供电电流表，电流达lA，几秒钟后连接上的印刷地线再次被烧断，这说明有短路故障。按照以往修理经验，功放管c-e结击穿才会导致正电源或负电源印刷线被烧断，而这台功放管完好，怎么会把印刷地线烧断？难道电源变压器次级与机壳短路，将环变拆下，用表检查，果然不出所料，发现是机壳底板上的一颗螺钉头与变压器次级绕组相碰。将这颗螺钉拆除，装回变压器，焊连印板地线，通电试机，一切正常。

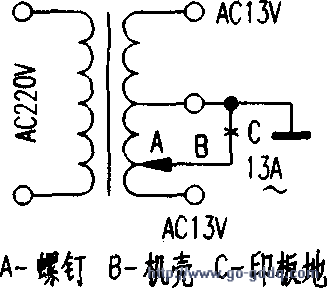

　　现将短路情况画成原理图可以看出，由于机壳底板螺钉与次级绕组相碰。螺钉经过机壳，机壳再经过印板地回到变压器的中心抽头形成一个回路。造成变压器次级线圈对地短路，所以印板地线被烧断。

　　环形变压器外边除了有多层绝缘纸外，下边还有一层高密度黑色海绵；又由于惹祸的这颗螺钉远离环变中心螺杆，在变压器外直径略小的位置上，前修理人员根本不会怀疑变压器次级绕组会与机壳相通，所以给功放宣判死刑。
