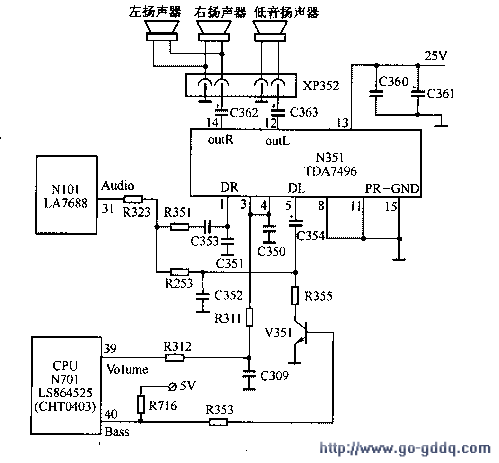

为便于检修，现绘出有关电路如图所示。

　　打开机壳，发现前面板左右两个16Ω主扬声器并联使用，伴音功放TDA7496用右声道推动前面板左右两个16Ω扬声器，用左声道推动后机壳的低音扬声器。通电测TDA7496右声道输出端(14)脚电压为25V，与TDA7496供电脚(13)脚电压一致，用手摸TDA7496散热板温度很高。关机，从电路板上取下TDA7496，测(14)脚与(13)脚间的电阻．为OΩ，说明TDA7496内部右声道输出级上管击穿，TDA7496右声道损坏，更换后故障排除。

　　该机心主声道采用两个16Ω/3W扬声器并联，低音扬声器使用的是一个8Ω/5W扬声器。

　　对TDA7496的左右两个声道的功放来说，供电电压、负载基本相同，为什么机器都只损坏驱动主扬声器的右声道功放呢？这说明TDA7496不是因供电电压高和负载过重而损坏，可能有加至右声道输出级的瞬间高压，造成右声道输出级上管击穿。

    常见故障  在维修过程中，发现开、关机时，电视机两侧主扬声器前的金属装饰网在机壳内部的固定处对主扬声器外壳放电，产生火花，并能听到轻微的“啪啪”放电声，确定是金属网上感应的电压对主扬声器放电造成的TDA7496右声道输出级损坏。检查电视机显像管接地端与主板不共地，确定金属网所积的电荷是由显像管感应产生的。将电视机两侧的金属网用导线连接、焊好，用一只1MΩ的电阻一端焊在金属网上，另一端用。导线焊在主板的地上，开、关机不再出现金属网对主扬声器外壳放电的现象。处理后的机器再没有出现损坏TDA7496右声道输出级的情况。此故障是一些电视机的通病。
