ED-NC-32电火花加工机床C轴时常发生高速运转,无报警信号;自启动时C轴高速也无报警信号
来源:本站整理  作者:佚名  2011-01-07 07:45:59

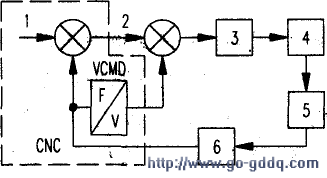

  根据失速时的C轴转速接近最高转速这个故障现象来分析:(1)速度指令(VCMD)异常;(2)测速反馈回路异常;(3)伺服放大器异常。使用HP54602数字记忆示波器在伺服放大器一侧观察VCMD信号(数字存储示波器对诊断这类随机性故障有极大的帮助)。当故障出现时,示波器捕捉到的信号正常,说明CNC部分没有问题。然而当准备观测测速机反馈信号时。发现C轴直流电动机没有带测速发电机,仅配有脉冲编码器,仔细研究盾得知。它是把脉冲编码器的反馈信号经过一个“频率一电压(F/V)转换器”转换后,形成速度反馈的比较电压,为了提高抗干扰能力。在编码器输出和CNC间还加有一个隔离放大器,其上的所有信号采用光耦隔离,包括给脉冲编码器的供电,也使用了一个DC-DC变换器。将CNC一侧的+5V电源经隔离变换后送至编码器(如图所示)。

  检修时。在隔离放大器一侧用示波器观测编码器的两路输出信号,在故障出现时,示波器上亦出现了异常的反馈信号,有时甚至没有输出,由此可以肯定,问题出在与编码器有关的回路中。按常规先检查编码器供电电源,发现+5V电压不稳,在故障出现时甚至可下跌到3V左右。在隔离放大器靠近CNC一侧测量CNC提供给放大器的+5V电源非常稳定,可见问题出在隔离放大器上的DC-DC变换器上。用国产+5V DC-DC变换器,采用板外连线方法替换后,机床恢复正常。
