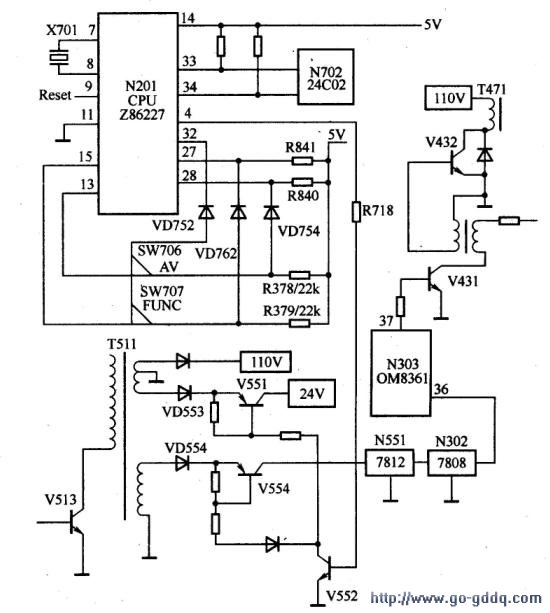

按遥控器待机键，电视机无反应，怀疑行电路或其供电有故障。为便于维修，现绘出有关电路如图所示。    .

　　通电试机，发现行输出级110V供电电压正常。用示波器测行管V432基极，无行激励脉冲，测行推动管V431集电极、基极及N303 （OM8361）（37）脚行激励输出端，无行激励脉冲波形，用万用表测OM8361的（36）脚无8V的行振荡供电电压。

　　海信TC2187型彩色电视机的开机过程如下：按下电源开关，电视机电源输出的15V电压经降压后产生5V电压，供CPU （286227）的（14）脚。CPU工作以后，从（4）脚输出高电位，通过R718加到三极管V552的基极，使待机控制管V552导通。V552的导通使V551和V554导通。V551导通为行推动管V431提供24V电压；V554导通，电源输出的19V电压加至12V稳压模块N551的输入端，经N551、N554稳压后产生8V的稳定电压，为OM8361的（36）脚供电。OM8361内部产生的行振荡信号，从（37）脚送出，经V431、V432处理，推动行输出工作，

　　电视机全部工作电压建立。

　　根据以上分析，检查电源整流二极管VD553和VD554的负端，有24V和19V电压。测三极管V552的基极及CPU的（4）脚无电压；在按动遥控器待机键时，CPU的待机控制端（4）脚电压无变化。通过以上检查，说明该机的三无故障是cL）u工作不正常造成的。

　　测CPU的（14）的5V供电正常，用示波器测（7）、（8）脚4MHz时钟振荡波形正常，在开机状态下，将CPU复位端（9）脚短时间对地短接，故障现象不变。

　　通过以上检查说明微处理器工作条件具备，产生故障的原因剩下的只有存储器N702、键盘扫描电路以及CPU本身。

　　检查CPU的（33）、（34）脚电压正常，面板按键各点对地及各按键两点间无漏电，从正常机器上拆下CPU、存储器逐一替换，故障现象不变，维修工作一时陷入困境。

　　重点提示  重新整理思路。CPU、存储器正常，CPU的供电、复位、时钟振荡三个必要条件正常，CPU仍不工作，故障点只有在键盘扫描电路部分。开机逐一测量面板按键两点对地电压，发现AV键连接CPU的（13）脚的一端无电压，而其他面板按键两端电压接近5V，说明CPU的（13）脚的22kΩ上拉电阻R378开路。将R378取下后测其电阻为无穷大，证实判断正确。更换R378后，故障排除。
