根据维修经验，这种现象一般是由管座不良所致，但更换管座后，图像虽清晰了，却出现了严重的枕形失真。

　　测量V504电压仅为6V，正常值应为9V左右。拔下枕校板，失真现象无变化，反复检查枕校电路，没有发现故障点。这才开始怀疑刚换上的管座。

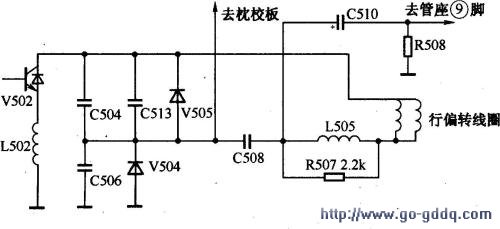

　　重点提示  仔细对比新旧管座，发现原件（9）脚为空脚，即（9）脚内没有簧片，而（9）脚在视放板上所接线路与来自枕校点的电容C510相连，显像管的（9）脚在内部与栅极G1相通，而G1接地。这样如用普通管座直接代换，会把C510和C508短接至地，从而导致枕形失真。本例中，将管座（9）脚悬空后，V504负端枕校电压恢复为9V，故障排除。有关电路如图所示。
