从现象分析。

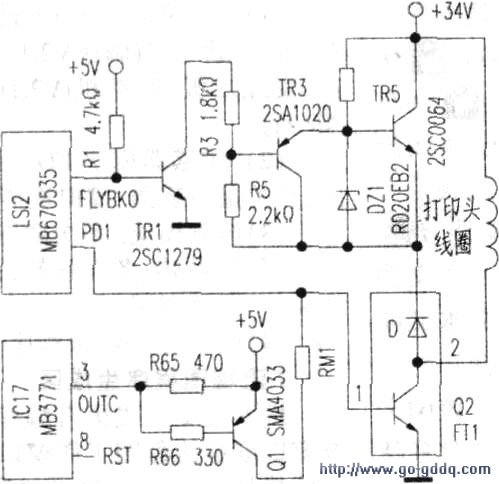

　　此漏点放障与计算机或接口电路无关。问题主要出征打印驱动电路和打印头，该机有24跟针，一根针的驱动电路（以PD1为例）如附图所示。 每片型号为FT10的电路中含有4R驱动管，共需要6片FT10驱动24根针，即FT1—FT6。每次开机加电或主机初始化时，复位芯片IC17（MB3771）（8）脚便输出一个低电平复位信号RST，对CPU  和  两  片  LSI（MB670535）进行复位。在ICl7有RST信号时（3）脚OUTC输出高电平。Q1截止。LSl2的PDI[]的输出不足以驱动FT1内的Q2.即使有PD1信号Q2也不导通；复位结束后。ICl7（3）脚输出眺变为低电平，Q1正编导通。+5v电压经Q1、RMI加至Q2基极，这时若PD1有针数据输出。

　　即可驱动Q2导通。针数据是CPU在打印周期内在LS2内部建立的。

　　其他时间不会有针数据。

　　DPK8X00E针驱动+34V电压始终加在打印头线圈的高压端。而另一端只要有针数据（高电平）。

　　则+34V→打印头线圈→Q2→地形成回路。打印头线圈产生磁场。驱动打印针出针打印。没有针数据（PD1为低电平）则Q2截止，线圈内无电流。也就不能出针打印了。经检查发现为第一根针（PD1）有漏点。由于其他针打印均正常。说明+34V电源无问题。

　　进一步检查PD1有针信号。Q2也导通。测打印头线圈直流电阻为31Ω正常值。说明线圈也未烧断，判断为断针故障。

　　拧下打印-头后盖的两个固定螺丝，取下后盖、垫片和橡胶复位弹簧。注意：此时打印头不要大头朝下，否则24根针会全部掉出。另外，取下的东西最好按顺序放好，安装时再反顺序操作。便不会出错。由于该机打印针属软针。换掉断针后不要留出太长。否则容易刮破色带。将修好的打印头装回打印机，开机试验，漏点现象消失，故障排除。
