此款充电器（输入：ACiIOV一250W0.1A.50／601-1z.输出：DC5V／300mA）。出现了无输出、指示灯不亮的故障。接修后，拆开外壳。观察印制线路板。发现电路结构较为紧凑。采用的是现今常用的开芙电源。电路规律性较强。

　　开关电源电路共性较强，其通用框图如右图所示。

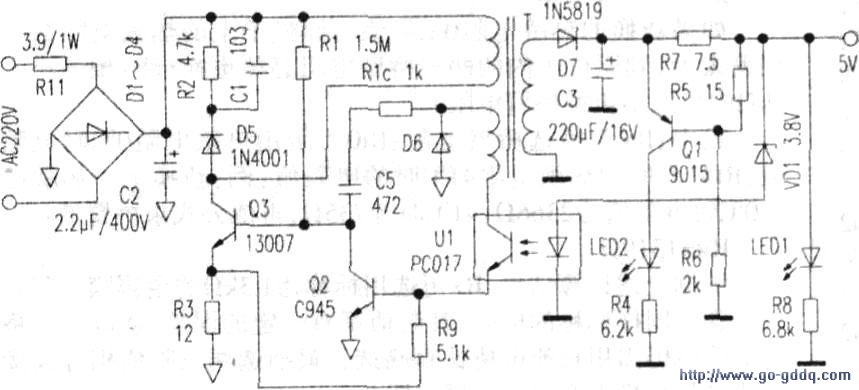

　　根据右图。对照印制板线路。绘出电原理图如下图昕示。

　　由右图。下图可知：浪涌吸收电路是R2、Cl、D5，启动电路是R1，反馈网络是R1c、C5.取样元件是VD1，比较放大元件是02.Ul光耦隔离。03为开关管。L,EDI匙电源指示。I,ED2是充电指示。T是开关变压器。D1～D4为桥式整流。R11为限流电阻，修理时。先认真分析电路。在把相关单元电路及元件的作用把握好以后。通电测最桥式整流后的300V直流脉动电压。发现只有1OV左右。相差甚远；测量4个整流二极管正反向电阻，无异常现象：测量限流电阻R11阻值。发现已开路。初步分析该元件损坏的原因。可能是电路中有严重短路现象。干是。测Q3 CE之问的阻值。为几kΩ（没有短路）。故可能是因长时间充电。导致R11发热最较大而烧断。找相同功率电阻代换后。指示灯亮。电路工作正常。此时。实测输出电压为4.8V。

　　修理后分析：该电路的保护电路较少，不宜长时间充电。后又接修了几台类似的MP3充电器，均为限流电阻断路。可见这是低档开关电源的通病。现在的手机和MP3充电器多采用此类开关电路。

　　建议设计时充分考虑此现象。
